Фитинги и муфты для шлангов

Фитинги и муфты для шлангов — те самые мелкие детали, от которых зависит, будет ли шланг высокого давления держать нагрузку или потечёт в самый неподходящий момент. В подразделе собрано более 80 позиций брендов Vitillo, Tecomec, TOR, R+M и PA: муфты для шлангов 1SN и 2SN, ремонтные прессниппели «ёлочка», моечные фитинги DKF и DKO-S с гайками из металла и пластика. Здесь можно подобрать детали для сборки нового шланга, ремонта старого или смены типа присоединения.

Основные виды

Муфты для шлангов

Муфта надевается на конец рукава и обжимается, образуя прочное соединение. Для шлангов с одной (1SN) и двумя (2SN) оплётками есть свои типоразмеры, например DN06 и DN08. Главное правило — муфта должна соответствовать и диаметру, и типу шланга, иначе обжим не даст нужной герметичности.

Прессниппели ремонтные «ёлочка»

Это вставки с рельефной поверхностью, которые входят внутрь рукава. Их применяют вместе с обжимной втулкой, когда нужно заделать конец шланга после обрезки повреждённого участка. Оцинкованная сталь защищает деталь от ржавчины в мокрой среде.

Моечные фитинги DKF и DKO-S

Это резьбовые соединения на 22x1,5 с гайкой, которые чаще всего стоят на выходе насосов и на входе в пистолеты. Гайки бывают металлическими и пластиковыми: металл надёжнее при частой разборке, пластик легче и не нагревается в руках. Цифры DN06 и DN08 указывают на диаметр шланга.

Как подобрать фитинг

Чтобы не ошибиться, зафиксируйте четыре параметра.

• Диаметр шланга (DN). Он указан на оплётке рукава или в его маркировке.
• Тип шланга. Количество оплёток определяет прочность и подходящую муфту.

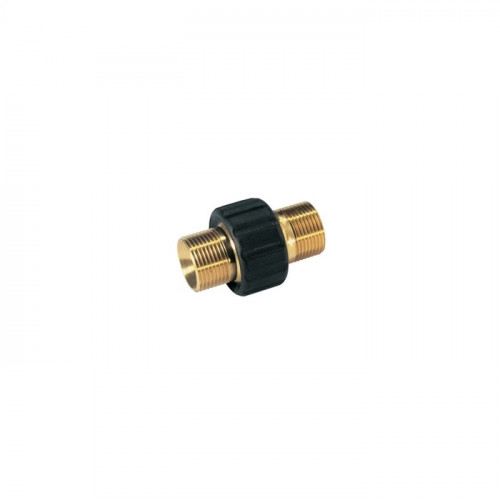

• Резьба и её размер. Сравните с резьбой на насосе, пистолете или удлинителе: при несовпадении потребуется переходник.
• Материал. Оцинкованная сталь подходит для общего применения, нержавейка — для агрессивных сред и пищевых производств.

Монтаж и обжим

Концы шланга режут строго под прямым углом, зачищают внутри и снаружи, затем фитинг вставляют до упора. Муфту обжимают специальным прессом: молоток и плоскогубцы дают неравномерное усилие и вызывают протечки. Если пресса нет, лучше доверить опрессовку сервису. После сборки проверьте шланг рабочим давлением, оставив его под нагрузкой на несколько минут.

Ремонтные детали нельзя использовать повторно: после обжима втулка деформируется. Для каждого нового соединения берите новую муфту.

Типичные ошибки

Самая частая — попытка соединить детали разных стандартов: резьбы похожи, но не совпадают, и соединение подтекает. Вторая — экономия на уплотнениях: изношенное кольцо портит самый дорогой фитинг. Третья — использование деталей на меньшее давление, чем у системы. Поэтому сначала сверьте данные, а потом покупайте. Нужную информацию можно уточнить у менеджеров: пришлите фото или маркировку, и мы подберём совпадающие детали.

Сопутствующие товары

Фитинги работают в связке со шлангами и аксессуарами. Посмотрите разделы шланги высокого давления, быстроразъёмные соединения и пистолеты высокого давления. Для хранения и размотки шлангов пригодятся катушки и барабаны.

Практические советы

Держите на складе набор самых ходовых размеров: муфты DN06 и DN08, ремонтные ниппели и несколько фитингов с резьбой 22x1,5. Этого достаточно, чтобы быстро починить большинство повреждений. Не мешайте детали разных производителей без проверки размеров: допуски отличаются, и вместе они могут не обеспечить герметичность. Если вы работаете с агрессивной химией или горячей водой, выбирайте детали, рассчитанные на такие условия. Хранить фитинги лучше в сухом месте, в закрытой коробке с разделителями.

Фитинги для разных задач

Для стационарной мойки фитинги ставят один раз и забывают на годы, поэтому берут качественные и полностью металлические. Для мобильных постов, где шланг часто разбирают и сматывают, удобны быстрые соединения и лёгкие гайки. В пищевых производствах выбирают детали, стойкие к дезинфекторам, а на сельхозтехнике — защищённые от грязи и коррозии. Для ремонта на выезде полезно иметь с собой несколько муфт, ниппелей и обжимные втулки, тогда повреждённый рукав можно восстановить прямо на объекте.

Если нужной позиции нет в таблице размеров, не подбирайте аналог наугад. Пришлите нам образец или фото соединения, и мы найдём подходящую деталь или предложим переходник.

Почему покупать у нас

• Много позиций на складе в Москве, редкие размеры привозим под заказ.
• Поможем определить размер по фото и маркировке.
• Оформляем счёт с НДС для организаций.
• Отправляем по всей России, в том числе небольшими партиями.
• Наш сервис выполняет обжим и сборку шлангов.

Цены на фитинги и муфты начинаются от 40 ₽. Напишите нам в MAX, пришлите маркировку, и мы подберём детали для вашего шланга.
