Обратные клапаны

Обратный клапан пропускает воду только в одном направлении и перекрывает её движение назад. В системах высокого давления он решает несколько задач: не даёт воде из линии вернуться в насос, разделяет контуры нескольких насосов на общей магистрали, защищает водопровод от попадания моющей химии и помогает удерживать давление в линии в режиме Total Stop. В подразделе 22 обратных клапана от PA, RC, R+M, MTM, Tecomec и TOR — для установки на насосы Annovi Reverberi, линии высокого давления и узлы подачи химии. Цены — от 1 610 ₽.

Рабочее давление клапанов в подразделе — от 150 до 500 бар, максимальное — до 550 бар. Допустимая температура — 90 °C. Типоразмеры — от 1/4" до 3/4", пропускная способность у распространённых моделей — 20–25, 40, 80 и 180 л/мин в зависимости от резьбы.

Какие бывают обратные клапаны

Нержавеющие клапаны высокого давления

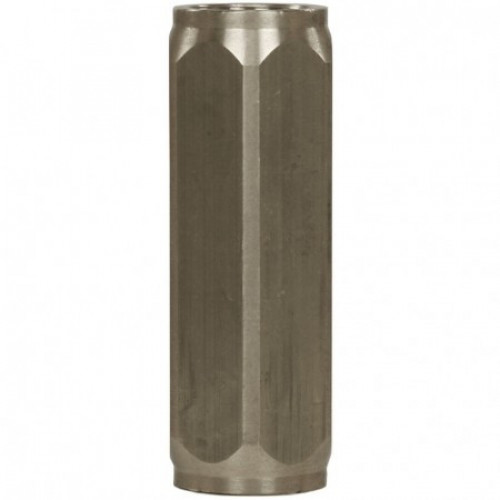

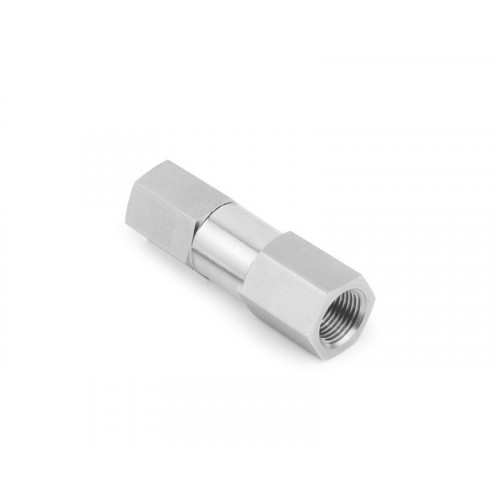

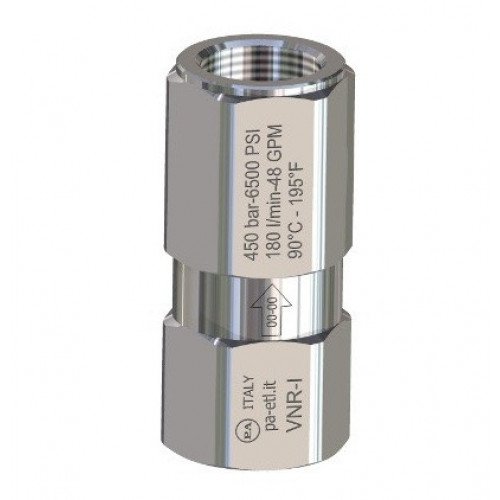

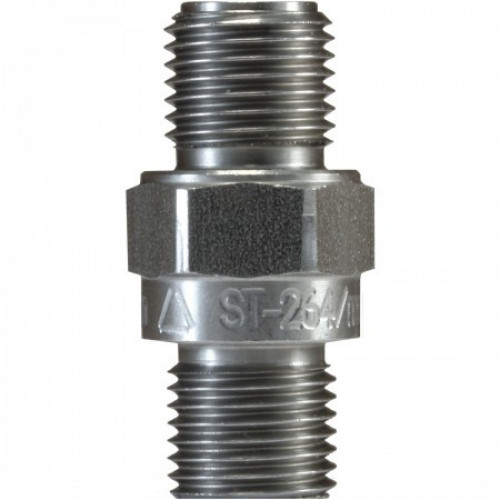

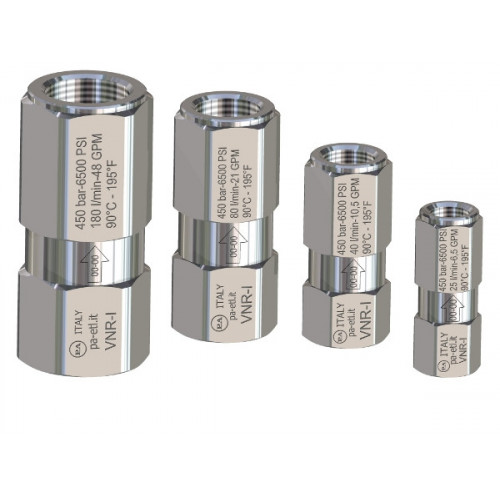

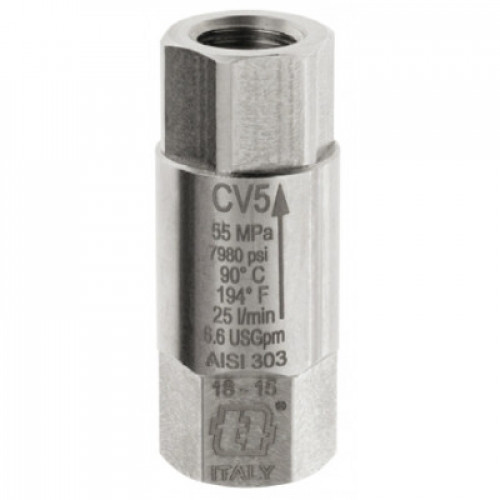

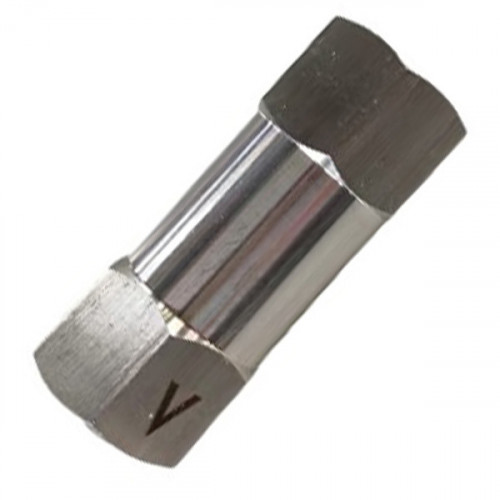

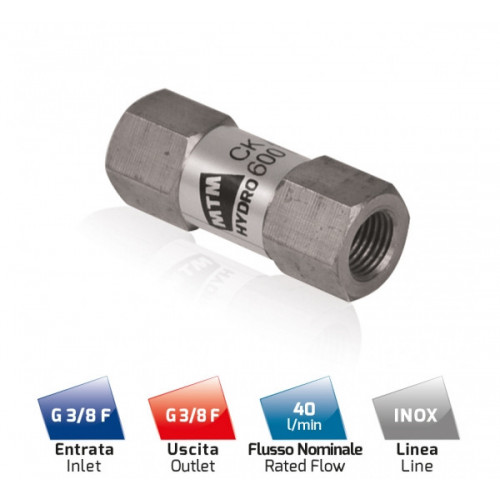

Основной класс для линий высокого давления. Корпус из нержавеющей стали, рабочее давление 400–500 бар. Сюда относятся PA VNR-I на 400–450 бар (исполнения 1/4", 3/8", 1/2" и 3/4" на 25, 40, 80 и 180 л/мин), Mecline CV5 на 500 бар, RC MD85 на 450 бар с проходами DN06, DN08 и DN10, R+M ST-264 и клапан TOR на 400 бар, MTM CKX600 на 410 бар. У клапанов PA VNR-I есть варианты с уплотнениями из Viton и EPDM: Viton выбирают для масел и углеводородов, EPDM — для горячей воды, щелочей и пара.

Латунные клапаны

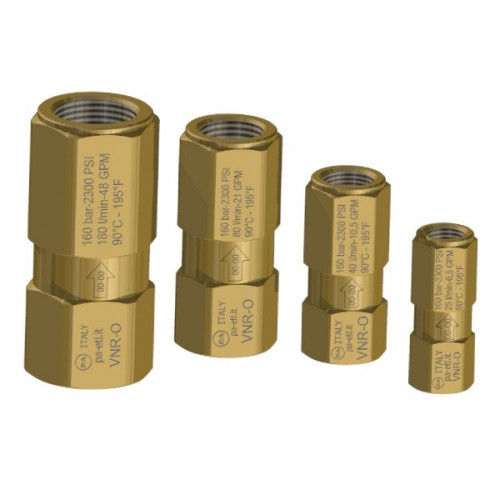

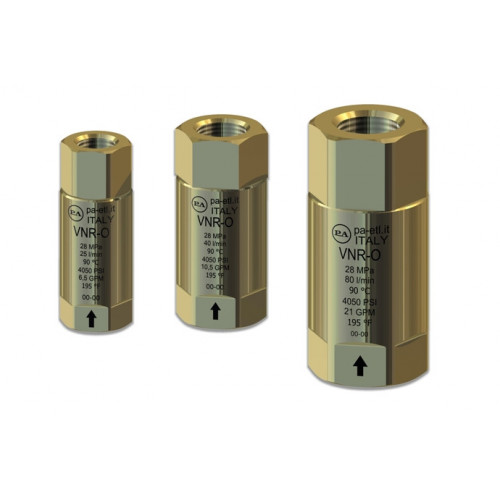

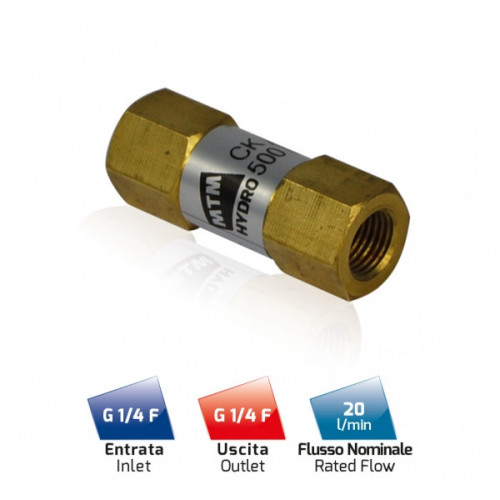

Латунные клапаны дешевле и хорошо работают на меньших давлениях. PA VNR-O рассчитан на 150 бар, PA VNR-OHD — на 280 бар, MTM CK500 — на 310 бар. Их ставят на линии низкого и среднего давления, на вход воды, на моющие и технологические линии, где нет экстремальных нагрузок.

Клапаны для инжекторов и спецузлов

Отдельная группа — малогабаритные клапаны для конкретных узлов. Например, клапан V2A с присоединением 1/4" наружная — М14 наружная предназначен для инжекторов R+M серии ST163–168. Он не даёт воде из линии высокого давления попасть в канистру с химией.

Как выбрать обратный клапан

Нержавейка или латунь

Для линий высокого давления, пищевых производств, горячей воды и агрессивной химии разумно выбирать нержавеющие клапаны: они дороже, но служат дольше и не корродируют. Латунные клапаны — хороший выбор для входа воды, линий пены и дозирования, а также для систем со средним давлением до 280–310 бар.

Потери давления на клапане

Обратный клапан — это подпружиненный затвор, и чтобы его открыть, поток тратит часть давления. При правильном типоразмере потери невелики. Если поставить клапан 1/4" на насос с подачей 40 л/мин, сопротивление будет заметным, клапан начнёт греться и стучать, а давление на пистолете упадёт. Поэтому клапан выбирают по расходу, а не только по резьбе.

Направление установки

На корпусе каждого клапана стрелкой указано направление потока. Клапан, установленный наоборот, полностью перекроет линию — насос уйдёт в перепуск, а если регулятор не сработает, откроется предохранительный клапан. Перед монтажом всегда проверяйте направление. Если стрелка на корпусе стёрлась, продуйте клапан воздухом или пролейте водой: в правильном направлении он пропускает поток легко, в обратном — не пропускает совсем.

Где ставят обратные клапаны

• Несколько насосов на одной магистрали. Каждый насос отсекается своим клапаном. Если один насос остановлен, вода от работающих не уйдёт через него назад.
• Бойлер и нагревательный контур. Клапан перед бойлером не даёт горячей воде и пару вернуться к насосу при остановке.
• Линия подачи химии. Клапан после инжектора или дозатора не пускает воду в канистру, а химию — назад в водопровод.
• Вход воды из водопровода. Защищает сеть от обратного тока, если в бак или на всасывание поступают моющие растворы.
• Системы Total Stop с длинными линиями. Клапан помогает удерживать давление в магистрали во время пауз.
• Моечные станции с кольцевой магистралью. Разделение постов и отдельных веток.

Совместимость с аппаратами Annovi Reverberi

Обратные клапаны ставятся в линию, поэтому совместимость с насосами Annovi Reverberi определяется резьбой, давлением и расходом. Для компактных насосов AR на 11–15 л/мин достаточно клапана 1/4", для насосов на 15–30 л/мин — 3/8", для производительных насосов — 1/2" и 3/4".

Если вы собираете станцию из нескольких насосов AR, работающих на общий коллектор, на выход каждого нужен свой нержавеющий обратный клапан. Для аппаратов с нагревом клапан ставят между регулятором и бойлером. На узлах подачи химии — клапан после инжектора.

Станция из нескольких насосов

Когда на общий коллектор работают два-три насоса, их включают по мере нагрузки: утром на мойке один пост — работает один насос, в час пик подключаются остальные. Без обратных клапанов вода от работающего насоса пойдёт через головку остановленного и уйдёт в его байпас или бак. Давление в коллекторе упадёт, а остановленный насос получит обратное давление на клапаны и уплотнения. Клапан на выходе каждого насоса полностью исключает такую ситуацию. Для этих узлов выбирают нержавеющие клапаны с пропускной способностью, не меньшей подачи конкретного насоса, и рабочим давлением с запасом.

Защита от обратного тока химии

Если моющее средство подаётся в систему через инжектор или дозатор, при остановке насоса раствор может уйти назад — в водопровод или в бак чистой воды. Это недопустимо и с точки зрения санитарии, и с точки зрения ресурса оборудования. Два обратных клапана — после дозатора и на входе воды — надёжно разделяют контуры.

Пришлите схему установки или опишите задачу — подберём клапан нужного типоразмера и материала. Все регуляторы, предохранительные и другие клапаны для насосов — в разделе регуляторы высокого давления.

Эксплуатация и уход

• Ставьте фильтр на входе. Песок и окалина, застрявшие между затвором и седлом, не дают клапану закрыться полностью.
• Проверяйте герметичность. Негерметичный обратный клапан в системе Total Stop приводит к частым подкачкам: давление в линии уходит назад, и регулятор снова запускает насос.
• Уплотняйте резьбу правильно. Кусочки фторопластовой ленты, попавшие внутрь, — частая причина заклинивания затвора.
• Следите за температурой. Предел для клапанов подраздела — 90 °C; после бойлера ставьте только модели, рассчитанные на горячую среду.
• Защищайте от мороза. Вода между затвором и корпусом при замерзании деформирует пружину.
• Подбирайте уплотнения под химию. Неподходящий эластомер разбухает или трескается, и клапан перестаёт держать.

Признаки неисправности

• давление в линии медленно падает при закрытом пистолете и остановленном насосе;
• химия попадает в водопровод или вода — в канистру с моющим средством;
• клапан стучит или вибрирует в работе — возможно, он слишком мал для расхода или изношена пружина;
• при остановке одного насоса на общей магистрали из его байпаса или бака начинает идти вода от соседних насосов.

Большинство неисправностей связано с грязью и износом уплотнения затвора. Если клапан разборный, его можно промыть и заменить уплотнение, иначе клапан меняют целиком. Проверить клапан просто: перекройте линию после него, остановите насос и понаблюдайте за манометром. Если давление быстро уходит, а пистолет и соединения сухие, утечка идёт через затвор обратного клапана или через регулятор.

Обслуживание в составе станции

На моечных станциях с несколькими насосами обратные клапаны проверяют вместе с остальной обвязкой — при каждом плановом обслуживании насосов. Удобно установить рядом с клапаном шаровой кран для отсечки: тогда клапан можно снять и промыть, не останавливая остальные посты. После сборки обязательно проверьте направление потока и герметичность под рабочим давлением, прежде чем возвращать линию в работу.
