Специальные насосы

Специальные насосы высокого давления — это модели, которые отличаются от обычного плунжерного насоса конструкцией, материалами или условиями применения. Сюда попадают высокотемпературные версии для горячей воды, насосы серии Car Wash для автомоек, исполнения с особым валом или подключением, а также модели с нестандартным межосевым расстоянием. В разделе более 120 позиций Hawk, Mazzoni, IPG, Pulsar, TOR и Comet, цены — от 7 574 ₽ до 302 889 ₽. Ассортимент подойдёт тем, кому типовой насос не годится или кому нужна точная замена конкретной модификации.

Какие бывают специальные насосы

Деление условное, но на практике покупатели ищут насосы по нескольким признакам. Ниже самые частые группы, с которыми мы сталкиваемся.

• Для горячей воды. В названиях встречаются обозначения вроде NMT-HT: такие насосы рассчитаны на повышенную температуру подаваемой воды и ставятся в аппараты с бойлером. Допустимую температуру всегда смотрите в паспорте конкретной модели.

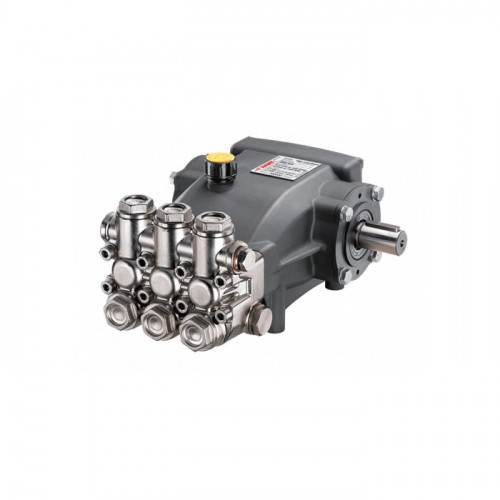

• Для автомоек. Версии Car Wash оптимизированы под ежедневную нагрузку на постах, где аппарат включается десятки раз в смену.
• С особым исполнением. Никелированные головки, вал под конкретный привод, насосы под фланцы нестандартных типоразмеров.

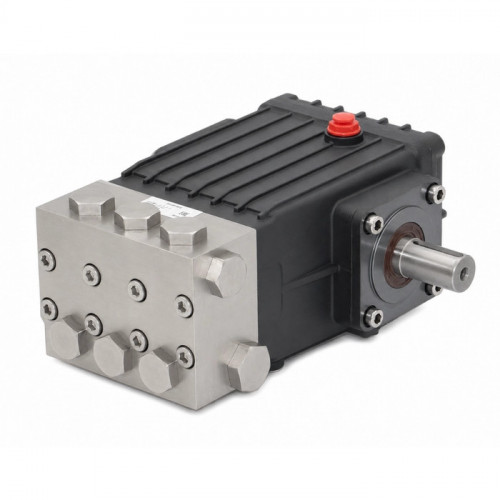

• Аналоги и замены. Модели вроде ZS-DA и ZS-KPDA с межосевым расстоянием 87 мм подбирают как замену уже установленным насосам.

На что смотреть при выборе

У специального насоса запас прочности под свою задачу, но за пределами этой задачи он может оказаться хуже обычного. Поэтому сначала определитесь с условиями: какая температура воды, как долго аппарат работает за раз, чем приводится насос и что стоит в линии до и после него.

Температура и материалы

Горячая вода быстрее разрушает уплотнения и ускоряет износ клапанов. Для аппаратов с нагревом нужны насосы, в которых уплотнения и клапаны выбраны под температуру. Если вы планируете комплектовать аппарат бойлером, загляните в раздел АВД с нагревом воды и сверьте параметры нагревателя и насоса.

Посадочные размеры

Межосевое расстояние, диаметр и тип вала, форма фланца — это то, что решает, встанет ли насос на ваше место без переделок. При замене сравнивайте размеры со старым насосом, а не только давление и подачу. Если сомневаетесь, пришлите нам фото шильдика или артикул, и мы сверим по каталогу.

Давление и подача

Большинство моделей в разделе работает в привычных диапазонах автомоечного оборудования, но есть и более сильные версии. Для крупных расходов воды стоит заглянуть в высокопроизводительные насосы, а для обычных задач хватит насосов для мойки высокого давления.

Когда действительно нужен специальный насос

Частая ошибка — покупать специальную модель «на всякий случай». Если аппарат работает на холодной воде, стоит на одном посту и приводится стандартным мотором, переплачивать за высокотемпературное исполнение незачем. Напротив, если в линии стоит бойлер или насос работает на выездной установке с гидравлическим либо бензиновым приводом, обычная модель прослужит заметно меньше. Мы всегда спрашиваем про условия работы до того, как предлагать вариант, и стараемся не продавать лишнего.

Монтаж и эксплуатация

Специальные насосы так же чувствительны к качеству воды и условиям всасывания, как и обычные. Ставьте фильтр на входе, следите, чтобы линия всасывания была короткой и без подсосов воздуха, а перед запуском проверяйте уровень масла. Для горячих режимов не допускайте работы без протока воды: перегрев быстро убьёт уплотнения.

Также обратите внимание на запчасти: для редких модификаций они бывают только под заказ. Мы подскажем, какие ремкомплекты стоит заказать заранее, а в разделе запчастей и ремкомплектов собрано всё, что нужно для планового обслуживания.

Отдельно напомним про документацию: для специальных моделей важно сохранять шильдик и паспорт, потому что по ним проще всего подобрать расходники через несколько лет. Если документов нет, достаточно сфотографировать табличку на корпусе насоса и прислать её нам, мы найдём соответствие в каталоге.

Почему покупать у нас

• Часть моделей лежит на складе в Москве, остальное привезём под заказ: для специальных насосов это обычная практика.
• Помогаем с подбором и сверкой размеров по артикулу, шильдику или фото.
• Для организаций оформляем счёт с НДС.
• Отправляем по всей России транспортными компаниями.
• Опираемся на опыт собственного сервиса: знаем, что ломается чаще и как это предотвратить.

Заключение

Специальные насосы высокого давления начинаются от 7 574 ₽ и закрывают то, чего не хватает стандартным моделям: горячую воду, особые приводы, нестандартные посадочные размеры. Если не уверены, какой вариант вам нужен, напишите нам в MAX, назовите задачу или модель, которую нужно заменить, и мы подберём подходящий насос.
