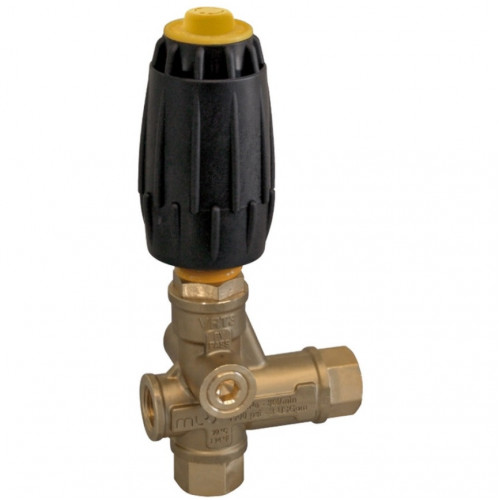

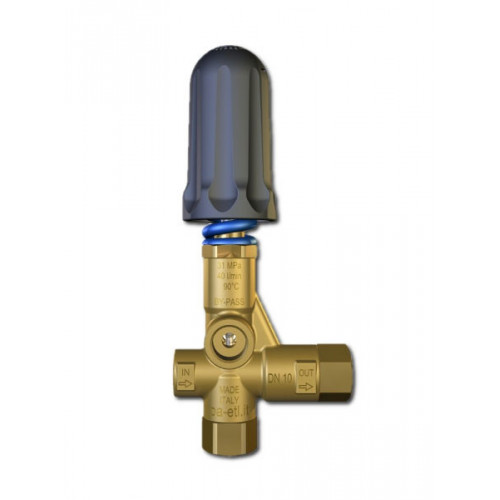

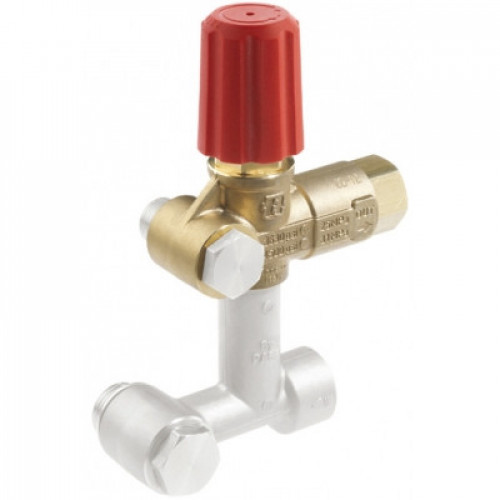

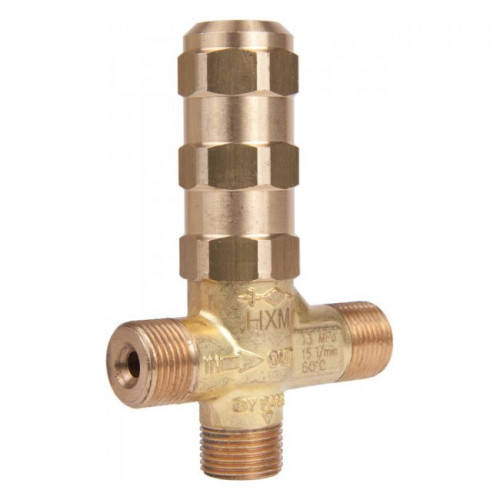

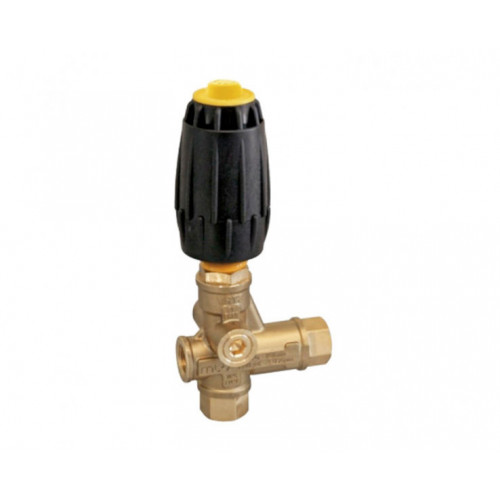

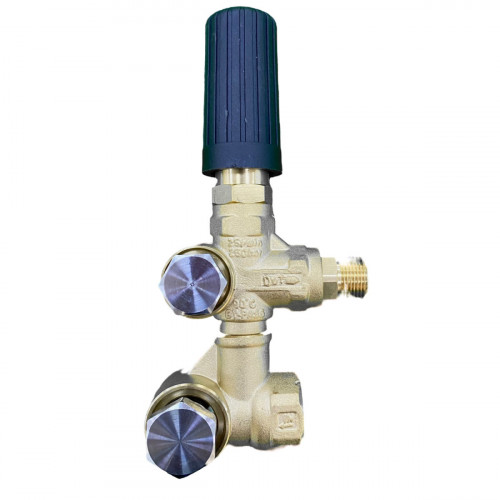

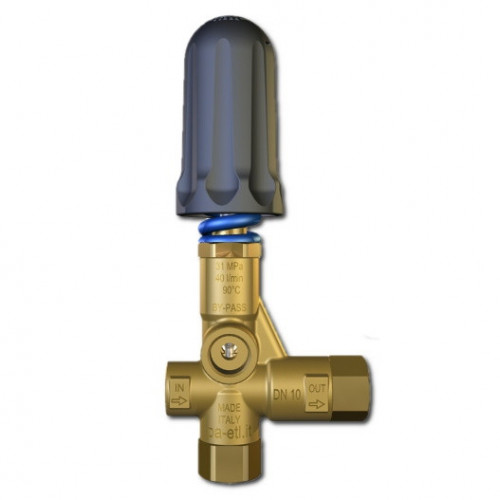

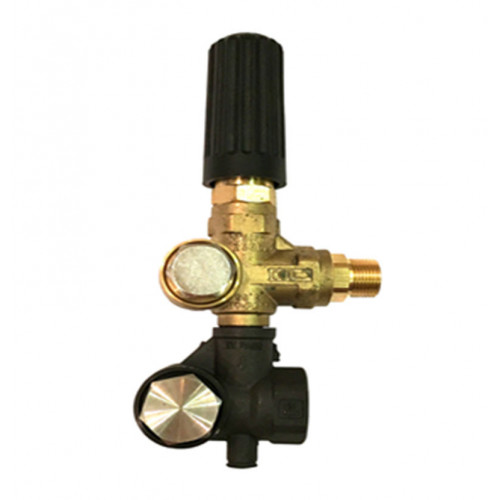

Регуляторы давления (байпасы)

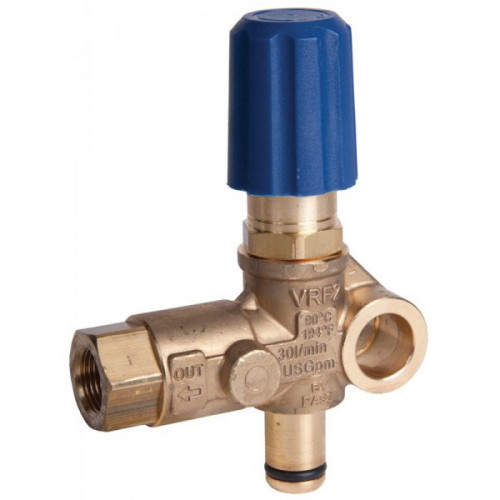

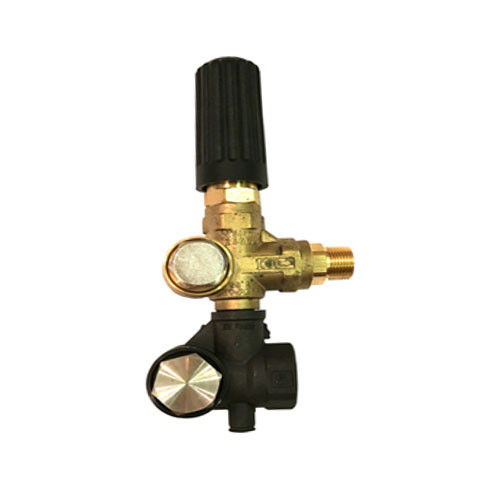

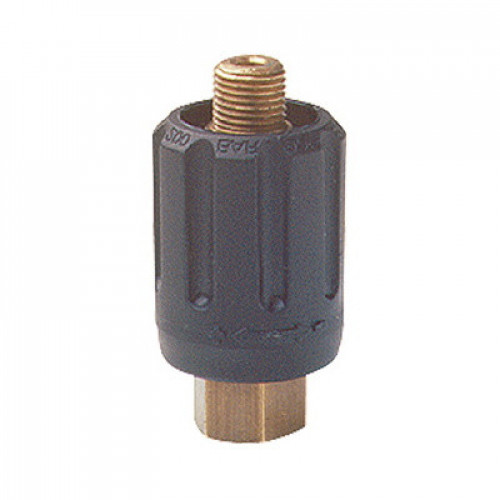

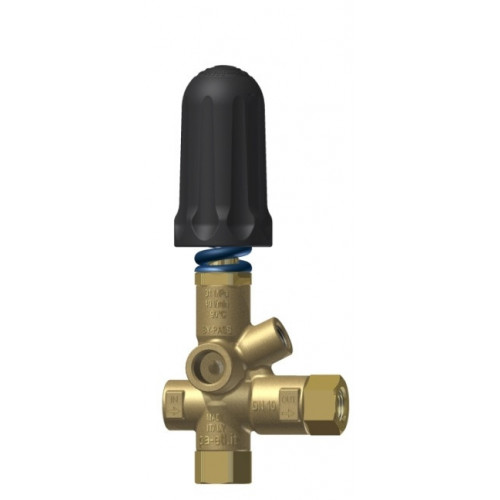

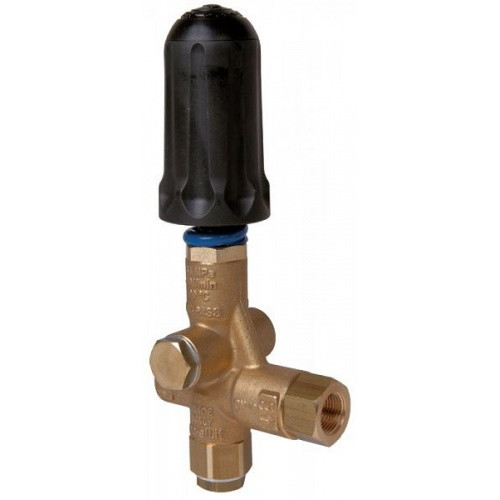

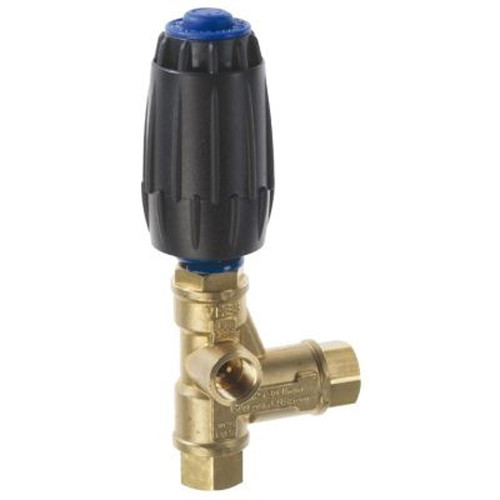

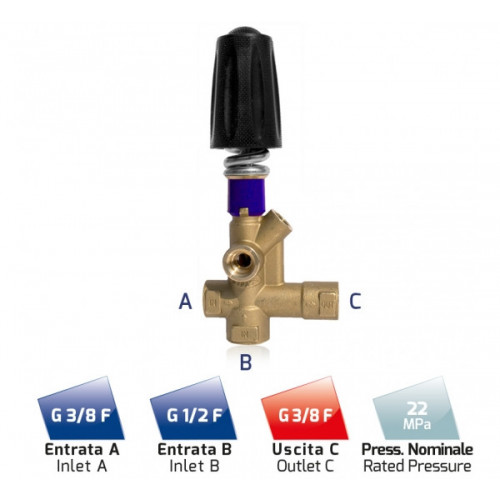

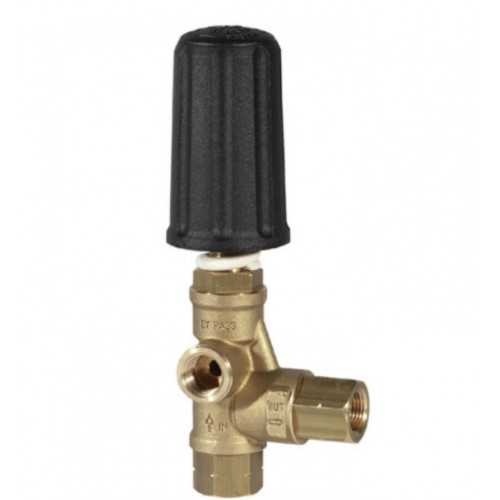

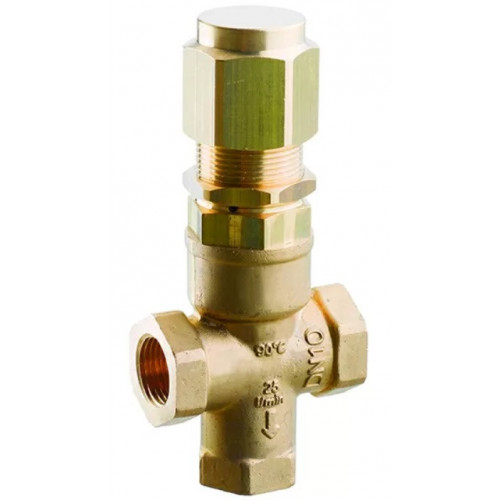

Регулятор давления (байпас) — клапан на выходе насоса, который задаёт рабочее давление мойки и перепускает лишнюю воду обратно на всасывание или в бак. Когда оператор отпускает курок пистолета, регулятор переводит весь поток в байпас, и насос работает без нагрузки, не создавая опасного давления в линии. От исправного регулятора зависят стабильность струи, ресурс насоса и безопасность работы. В подразделе 138 регуляторов от PA, Mecline, TOR, Interpump, Tecomec, Bertolini, R+M, Portotecnica, Mazzoni и MTM, которые устанавливаются на насосы Annovi Reverberi и аппараты на их основе. Цены — от 2 420 ₽.

Рабочее давление регуляторов в подразделе — от 60 до 1000 бар, максимальное — до 1100 бар. Расход — от 15 до 450 л/мин, допустимая температура воды — от 60 до 160 °C. Здесь есть и компактные регуляторы для профессиональных моек, и тяжёлые клапаны для промышленных насосов с подачей в сотни литров в минуту.

Какие бывают регуляторы давления

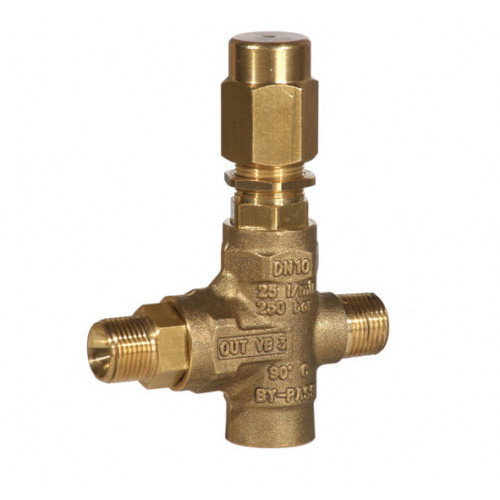

Регуляторы с перепуском (проточные)

Самая простая схема: пружина прижимает клапан к седлу, и когда давление превышает настройку, клапан приоткрывается и сбрасывает излишек в байпас. После закрытия пистолета давление в линии остаётся рабочим, а вся вода уходит в перепуск. Насос продолжает вращаться, но не создаёт давления выше установленного. Такие регуляторы надёжны, недороги и используются на аппаратах, где насос работает постоянно, а также на опрыскивающем и технологическом оборудовании.

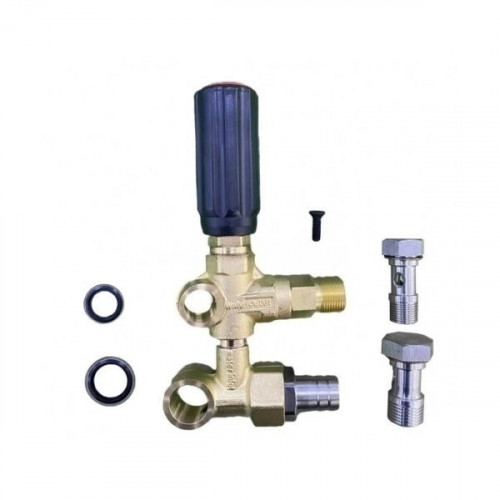

Разгрузочные регуляторы с функцией Total Stop

При закрытии пистолета разгрузочный регулятор «запирает» давление в линии между собой и пистолетом, а насос переключает на работу без давления: вода идёт по кругу через байпас почти без сопротивления. Нагрузка на насос и двигатель резко падает, вода меньше греется, уплотнения изнашиваются медленнее. Когда оператор снова нажимает на курок, давление в линии падает, и регулятор возвращает поток к пистолету. Разгрузочная схема — стандарт для современных моек высокого давления; в подразделе к этому классу относятся многие популярные модели для профессиональных аппаратов на 150–350 бар и 25–80 л/мин.

Регуляторы, в которых запертое давление ещё и отключает двигатель через электрический контакт, вынесены в отдельный подраздел — «Регуляторы с микровыключателем». Здесь собраны модели без электрической части.

Регуляторы для больших расходов и высоких давлений

Отдельная группа — клапаны для промышленных насосов: PA VB200 с резьбой 1" на 200 л/мин, Mecline VHP 18/160 на 160 л/мин, PA VB80/400 на 400 бар, Interpump H560 из нержавеющей стали на 500 бар. Их ставят на насосы для гидродинамической очистки, промышленной мойки, каналопромывки. В таких системах цена ошибки высока, поэтому регулятор подбирают строго по паспорту насоса и обязательно дублируют предохранительным клапаном.

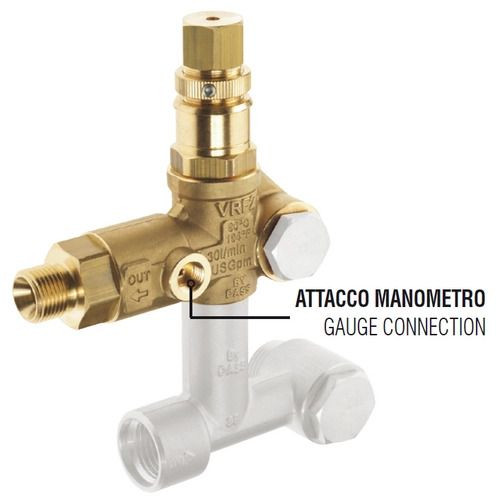

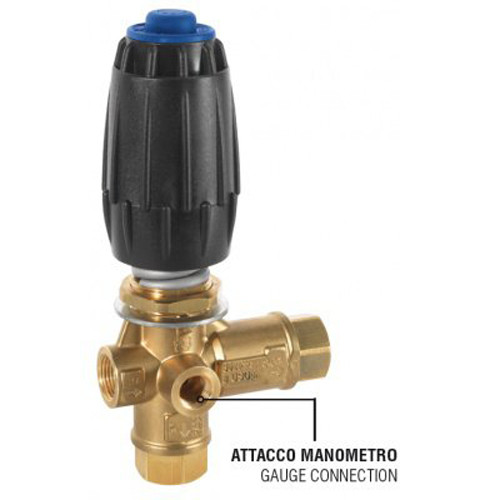

Регуляторы с отверстием под манометр

У ряда моделей — например, PA VB36 и регулятора Mazzoni — есть дополнительное резьбовое отверстие 1/4" под манометр. Это удобно: давление видно прямо в точке регулировки, а отдельный тройник не нужен.

Как выбрать регулятор давления

Регулятор подбирают по трём цифрам насоса — максимальное давление, подача и температура — и по месту установки.

Запас по расходу

Регулятор должен пропускать всю подачу насоса через байпас без роста давления. Если выбрать клапан «впритык», при закрытии пистолета давление поднимется выше настройки, и сработает предохранительный клапан — или, при его отсутствии, пострадает рукав. Практическое правило: номинальный расход регулятора не меньше подачи насоса, а лучше с запасом 10–20 %.

Байпас на всасывание или в бак

При работе от водопровода с коротким режимом паузы байпас можно возвращать прямо на всасывание насоса. Но при длительных паузах вода, циркулирующая по кругу, нагревается, и насос начинает работать с горячей водой, что вредно для уплотнений. Для постов с частыми паузами байпас лучше выводить в бак, а на аппараты с Total Stop ставить таймер отключения двигателя или использовать регулятор с микровыключателем.

Регулятор — не предохранительный клапан

Регулятор работает постоянно: он удерживает заданное давление и принимает на себя весь поток при каждом закрытии пистолета. Предохранительный клапан — аварийное устройство, которое открывается только тогда, когда давление вышло за безопасный предел, например из-за заклинившего регулятора. Внешне они похожи, у обоих есть отвод байпаса, но настраиваются и работают по-разному. Использовать предохранительный клапан вместо регулятора нельзя: он не рассчитан на постоянную работу в перепуске и быстро изнашивается.

Регулировка давления в процессе работы

Большинство регуляторов оснащены маховиком или рукояткой, которой оператор меняет давление без инструмента. Это удобно, когда на одном посту моют и легковые автомобили, и грузовую технику: для кузова давление снижают, для днища и колёсных арок поднимают до максимума. Некоторые модели имеют фиксатор настройки — он не даёт случайно сбить давление в течение смены.

Совместимость с аппаратами Annovi Reverberi

На аппаратах с насосами Annovi Reverberi встречаются регуляторы разных производителей, и заменить их можно моделью другого бренда. Регуляторы из этого подраздела подходят к насосам AR, если совпадают три параметра:

• Резьба выхода насоса. У компактных насосов это обычно 3/8", у профессиональных и промышленных — 1/2", 3/4" или 1". Регулятор с внутренней резьбой накручивается на штуцер, с наружной — вворачивается в корпус.
• Давление и подача. Параметры регулятора должны перекрывать паспорт насоса.
• Схема установки. Регулятор может стоять прямо на головке насоса или в линии на отдельном кронштейне. Для установки в линии выбирают модели со встроенным отводом байпаса и нужным расположением штуцеров.

Самый быстрый способ подобрать замену — прислать фото старого регулятора и шильдик насоса. Мы найдём прямой аналог по резьбам и характеристикам или предложим модель с запасом. Все виды регуляторов и клапанов для насосов собраны в разделе регуляторы высокого давления.

Эксплуатация и уход

• Настраивайте давление при открытом пистолете. Установите форсунку правильного размера, откройте пистолет и выставьте рабочее давление по манометру. Настройка при закрытом пистолете даёт неверный результат.
• Не выкручивайте регулятор до упора, чтобы компенсировать износ форсунки. Если давление упало, сначала замените форсунку.
• Дублируйте регулятор предохранительным клапаном. Регулятор может заклинить из-за грязи или износа, и тогда предохранительный клапан защитит насос и рукав.
• Ставьте фильтр на воду. Песок и окалина царапают седло и шток регулятора, после чего он начинает «плавать» и пропускать воду в байпас при открытом пистолете.
• Меняйте ремкомплект по признакам износа. Если давление нестабильно, насос в паузе «дёргается», а из байпаса идёт вода при работе — пора менять уплотнения и седло.
• Сливайте воду на зиму. Замёрзшая вода разрушает корпус и пружину.

Признаки неисправности регулятора

• давление не поднимается до настроенного, хотя форсунка новая;
• в режиме паузы насос периодически включается и выключается — регулятор не держит запертое давление;
• при закрытии пистолета рукав резко дёргается, срабатывает предохранительный клапан;
• вода в бачке или на всасывании быстро нагревается при коротких паузах.

Часто проблема решается заменой уплотнений и седла. Если корпус изношен или повреждён, регулятор лучше заменить целиком. При замене сравните резьбы и направление штуцеров со старым клапаном, чтобы не переделывать обвязку насоса и отвод байпаса.

Замена регулятора

Регулятор меняют при остановленном насосе и сброшенном давлении. Отметьте, куда подключены рукав высокого давления и шланг байпаса, чтобы не перепутать их при сборке. Новый регулятор сначала выкрутите на минимальное давление, запустите насос с открытым пистолетом и только затем поднимите давление до рабочего, контролируя его по манометру. Проверьте, что при закрытом пистолете насос уходит в разгрузку без стука, а при открытии давление восстанавливается плавно.
