Аксиально-поршневые насосы

Аксиально-поршневые насосы Annovi Reverberi – компактные насосы высокого давления, в которых поршни расположены параллельно оси вала и приводятся в движение наклонной шайбой. Благодаря такой схеме насос получается коротким, лёгким и удобным для прямого монтажа на вал электродвигателя или бензинового мотора. Аксиальный насос высокого давления – типичный выбор для бытовых и полупрофессиональных моек, мобильных бензиновых аппаратов, систем распыления и моноблочных агрегатов, где на первом месте габариты, масса и цена. В разделе 54 модели. Диапазон характеристик: давление от 80 до 205 бар, расход от 0,5 до 13,2 л/мин, мощность от 0,1 до 5,2 кВт, частота вращения от 1450 до 3400 об/мин. Голова – из латуни (45 моделей) или алюминиевого сплава (9 моделей).

Этот раздел объединяет насосы по принципу действия, а не по серии. Здесь собраны линейки HPJ, HPZ, HRM, RMV, RMW, RPV, RPW, RQV, RQW, RXV, SJS, SJV, XJS и готовые агрегаты на их основе. Поэтому ниже мы подробно разбираем, чем аксиально-поршневой насос отличается от плунжерного с кривошипным приводом и в каких задачах он выигрывает.

Как работает аксиально-поршневой насос

На валу насоса закреплена шайба, установленная под углом к оси вращения, – так называемая наклонная шайба. Вокруг вала, параллельно ему, расположены поршни, обычно три. Каждый поршень упирается в поверхность шайбы. При вращении вала наклонная поверхность поочерёдно надавливает на поршни и вдвигает их в цилиндры головы – происходит нагнетание. Когда шайба поворачивается «низкой» стороной, пружины возвращают поршни назад – происходит всасывание. За один оборот вала каждый поршень совершает один полный цикл.

Отсюда главные особенности конструкции:

• Соосность. Поршни и вал лежат вдоль одной оси, поэтому насос вытянут в длину, но очень компактен в поперечнике и может надеваться прямо на вал двигателя.
• Отсутствие шатунов и коленвала. Механизм проще и легче, чем у кривошипного насоса.
• Высокие обороты. Схема хорошо работает при 2800–3400 об/мин, то есть напрямую от двухполюсного электродвигателя или бензинового мотора.

Чем аксиальный насос отличается от плунжерного

В плунжерном насосе кривошипного типа вращение вала через коленвал и шатуны превращается в движение плунжеров, а сам механизм работает в масляной ванне массивного картера. Такой насос тяжелее и дороже, зато рассчитан на многочасовую ежедневную работу при 1450 об/мин и допускает капитальный ремонт с заменой практически любой детали. Аксиально-поршневой насос легче, компактнее и доступнее по цене; его сильная сторона – периодическая работа в бытовых и полупрофессиональных аппаратах, а также в мобильной технике, где важна каждая единица массы. Сравнить обе группы по параметрам можно в разделе насосы высокого давления.

Сильные и слабые стороны аксиальной схемы

Преимущества аксиально-поршневого насоса:

• малая масса и габариты – аппарат легко переносить и перевозить;
• прямой монтаж на вал двигателя без муфты, рамы и ремней;
• доступная цена насоса и готового аппарата;
• простая компоновка моноблоков для сетевых моек.

Ограничения:

• ресурс ниже, чем у кривошипных плунжерных насосов, работающих на 1450 об/мин;
• высокие обороты предъявляют повышенные требования к подаче воды и её чистоте;
• расход в разделе ограничен 13,2 л/мин, давление – 205 бар.

Если учитывать эти рамки при выборе, аксиальный насос служит долго и без проблем.

Характеристики и модельный ряд

Линейки аксиально-поршневых насосов Annovi Reverberi различаются частотой вращения, способом монтажа и материалом головы.

Группы моделей

• Моноблоки с электродвигателем – HPJ, HPZ, HRM (версии EM – однофазные, ET – трёхфазные). Насос и мотор объединены в одном корпусе: это основа компактных сетевых моек.

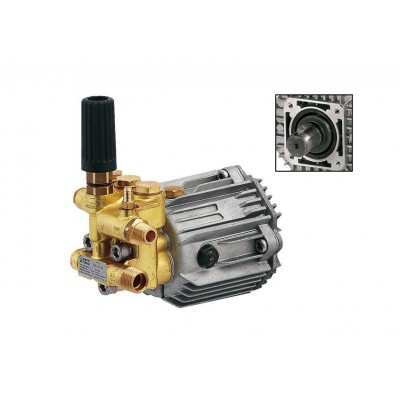

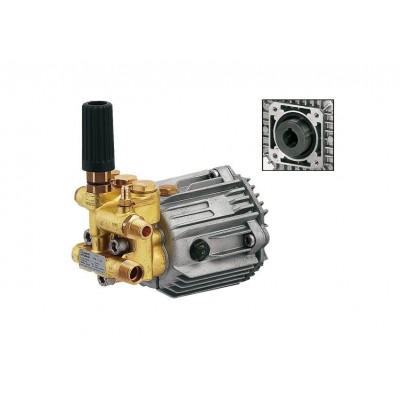

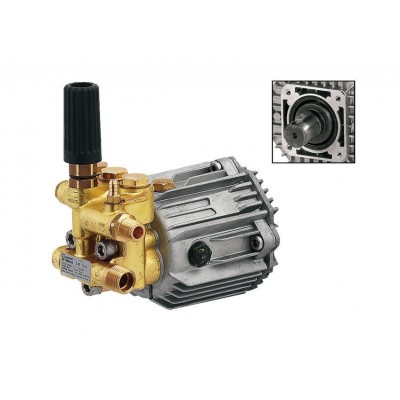

• Насосы под двухполюсный электродвигатель 2800 об/мин – XJS и SJS, в том числе версия XJS с гидроприводом.

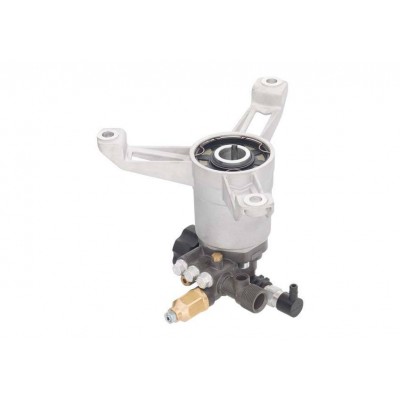

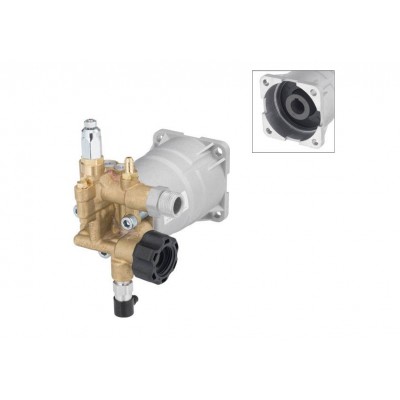

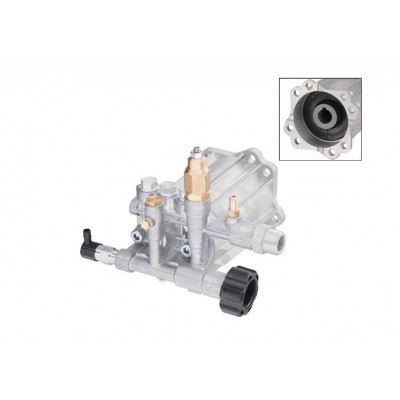

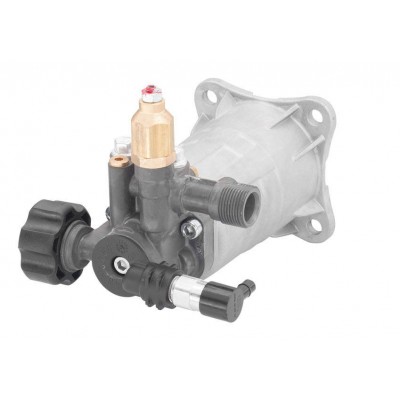

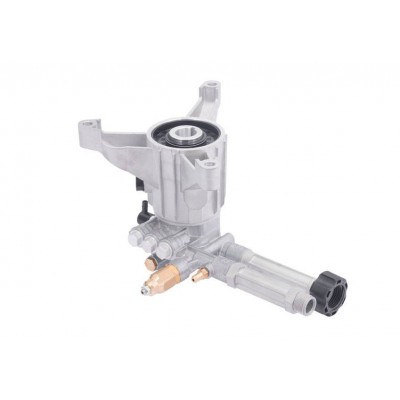

• Насосы под бензиновый двигатель 3400 об/мин – RMV, RMW, RPV, RPW, RQV, RQW, RXV, SJV (версия D): надеваются на вал мотора.
• Микронасосы HRM-MO – 0,5–4 л/мин при 80 бар и мощности 0,1–0,8 кВт для систем распыления и туманообразования.
• Мотопомпа HYD-XJS 11.14 – агрегат с гидроприводом Sauer-Danfoss: 11 л/мин, 140 бар.

Аксиально-поршневые насосы – самая доступная по цене группа в каталоге: стоимость начинается от 12 903 ₽.

Где применяются аксиально-поршневые насосы

По данным каталога, 45 моделей раздела предназначены для моек высокого давления, 4 – для распыления, 2 – для ЖКХ. Типичные сферы применения:

Бытовые и полупрофессиональные мойки

Моноблоки HPJ, HPZ и HRM – сердце компактных электрических моек для дома, дачи, небольшой мастерской. Расход 5,5–11 л/мин при 110–150 бар достаточно для мойки автомобиля, велосипеда, садовой техники, дорожек и террас. Однофазное исполнение EM позволяет работать от обычной розетки 230 В при подходящей мощности.

Бензиновые мойки

Это наиболее многочисленная группа раздела: насосы под бензиновый двигатель 3400 об/мин представлены сразу несколькими линейками с давлением от 130 до 205 бар.

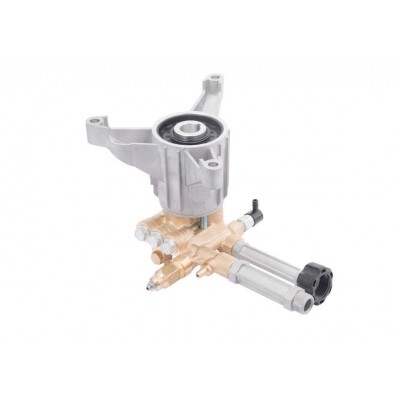

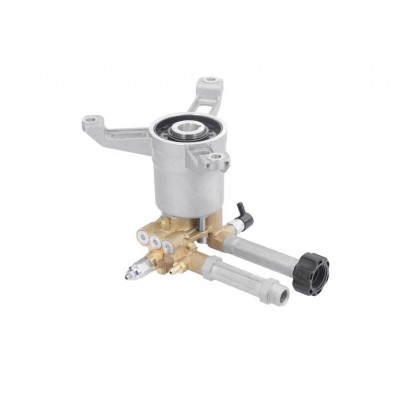

Насосы RMV, RMW, RQV, RQW, RXV и SJV крепятся непосредственно на вал бензинового двигателя. Получается лёгкий автономный аппарат с давлением до 205 бар – для дачных участков, стройплощадок, фермерских хозяйств, выездного клининга.

Распыление и туманообразование

Для таких систем важны стабильное давление и малый расход, а не мощность.

Микронасосы HRM-MO на 0,5–4 л/мин работают в системах увлажнения и охлаждения воздуха, туманообразования на верандах и в теплицах, пылеподавления, а также в небольших опрыскивателях.

Коммунальные и технические задачи

Агрегат с гидроприводом HYD-XJS и насосы XJS в версии HYD используются на технике с гидросистемой, где нужна компактная мойка без отдельного двигателя.

Мойки для сельского хозяйства и малого бизнеса

Фермерские хозяйства, пасеки, небольшие автосервисы, прокатные пункты и управляющие компании часто выбирают аппараты с аксиальным насосом как разумный компромисс между ценой и возможностями. Насос на 170–205 бар при расходе 9,5–13,2 л/мин справляется с мойкой сельхозтехники, прицепов, контейнеров и загонов, если работа идёт не целую смену подряд.

Производители моечного оборудования

Для сборщиков бытовых и полупрофессиональных моек аксиальный насос – это возможность сделать аппарат лёгким, компактным и конкурентным по цене, сохранив качество итальянского насоса.

Как выбрать аксиально-поршневой насос

1. Оцените режим работы

Аксиально-поршневой насос оптимален для периодической работы: несколько часов в день или несколько раз в неделю. Если мойка будет работать целую смену каждый день, например на коммерческой автомойке, разумнее выбрать плунжерный насос с кривошипным механизмом на 1450 об/мин.

2. Определите привод

• Нужен готовый электрический агрегат – моноблоки HPJ, HPZ, HRM.
• Есть двухполюсный электродвигатель 2800 об/мин – XJS или SJS.
• Бензиновый двигатель 3400 об/мин – RMV, RMW, RPV, RPW, RQV, RQW, RXV или SJV. Обязательно сверьте диаметр вала и крепление двигателя с исполнением насоса.

3. Подберите расход и давление

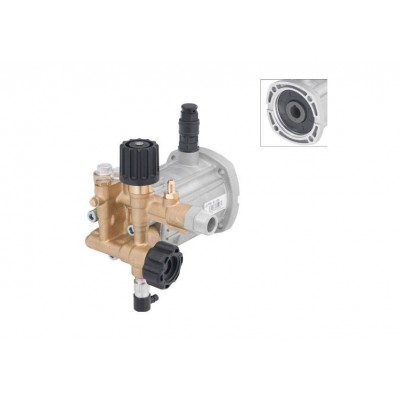

Для бытовых задач хватает 6–8 л/мин и 110–140 бар. Для полупрофессионального аппарата – 9,5–13,2 л/мин и 170–205 бар: например, RXV (11,4–13,2 л/мин, 205 бар) или SJV (до 13,2 л/мин, до 186 бар). Для распыления – HRM-MO на 0,5–4 л/мин.

4. Проверьте мощность и сеть

Мощность моделей раздела – от 0,1 до 5,2 кВт. Для однофазной сети 230 В подходят моноблоки EM мощностью до 2,2–2,3 кВт; более мощные агрегаты требуют трёхфазного питания или бензинового двигателя соответствующей мощности.

5. Латунь или алюминий

Латунная голова тяжелее, но лучше переносит нагрузку и нагрев, дольше служит и лучше подходит для ремонта. Алюминиевая голова (HRM-A, RPV, RPW, часть RMV и RMW) облегчает аппарат и снижает его стоимость – удачный выбор для лёгких бытовых моек.

Пример подбора

Разберём два типичных сценария.

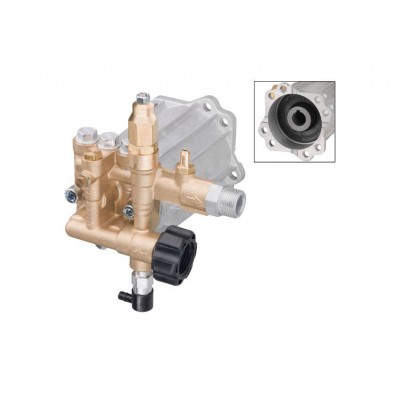

Нужна лёгкая бензиновая мойка для дачи и выездных работ, мотор 3400 об/мин. Подойдёт насос RMW или RMV с расходом 7,6–9,5 л/мин и давлением 140–205 бар. Если требуется больше воды для мойки больших площадей – RXV на 11,4–13,2 л/мин. Для электрической мойки в гараж – моноблок HPJ на 8–11 л/мин.

6. Совместимость с двигателем

Для насосов под бензиновый двигатель ключевое – посадка. Насос надевается на вал мотора и крепится к его фланцу, поэтому диаметр вала, длина шпонки и расположение крепёжных отверстий должны совпадать. Перед заказом сообщите нам марку и модель двигателя – мы проверим совместимость и подскажем нужное исполнение. То же касается замены насоса в готовом аппарате: по шильдику старого насоса или по модели мойки мы подберём прямую замену.

Конструкция и материалы

• Наклонная шайба на валу – сердце насоса; от угла её наклона зависит ход поршней и, соответственно, производительность.
• Поршни – у большинства моделей три; у значительной части насосов раздела поршни керамические, что повышает износостойкость и ресурс уплотнений.
• Возвратные пружины – обеспечивают такт всасывания.
• Голова из латуни или алюминиевого сплава с всасывающими и нагнетательными клапанами.
• Уплотнения – манжеты, разделяющие гидравлическую часть и механизм.
• Фланец и вал – рассчитаны на прямое соединение с двигателем без муфты.

Материалы головы в разделе – латунь у 45 моделей и алюминиевый сплав у 9. Латунь выбирают для более нагруженных аппаратов с давлением 170–205 бар, алюминиевый сплав – для лёгких бытовых моек, где снижение массы важнее запаса прочности.

Компактность аксиально-поршневого насоса – результат того, что поршни собраны вокруг вала, а привод выполнен без коленвала и шатунов. Высокая частота вращения позволяет получить нужный расход при небольшом рабочем объёме.

Обслуживание и запчасти

Правила эксплуатации

Большинство отказов аксиальных насосов связано не с конструкцией, а с нарушением нескольких простых правил:

• Не допускайте работы без воды – уплотнения перегреваются за считанные секунды.
• Используйте входной фильтр: песок и окалина быстро повреждают клапаны.
• Не держите насос долго в режиме байпаса с закрытым пистолетом без автоматической остановки мотора – вода в контуре нагревается.
• Защищайте насос от замерзания: перед хранением на холоде слейте воду или прокачайте незамерзающую жидкость.

Подключение к воде

Высокооборотный аксиальный насос особенно чувствителен к недостатку воды. Подающий шланг берите не тоньше входного штуцера, проверьте, что расход водопровода выше производительности насоса, а при работе из бочки ставьте её выше насоса. Если в воде есть песок – обязательно установите фильтр на входе и регулярно его промывайте.

Масло

Если у модели предусмотрена масляная смазка механизма, контролируйте уровень и состояние масла по инструкции производителя. Помутнение масла – признак попадания воды и износа уплотнений.

Признаки износа

• давление ниже обычного при исправной форсунке;
• пульсации и рывки струи;
• подтёки воды под головой;
• повышенный шум и вибрация – возможна кавитация из-за недостатка воды на входе.

Хранение

Если мойка используется сезонно, перед длительным хранением промойте насос чистой водой, слейте её полностью и храните аппарат в сухом помещении, где не бывает мороза.

Ремонт

Клапаны и уплотнения аксиального насоса Annovi Reverberi заменяются, поэтому при износе не обязательно менять насос целиком. Мы поставляем оригинальные ремкомплекты и подскажем, есть ли смысл ремонта в конкретном случае или экономичнее заменить насос.

Когда ремонт, а когда замена

Замена манжет и клапанов оправдана, если корпус, вал и наклонная шайба в порядке. Если насос долго работал с недостатком воды, перегревался или замерзал и в голове появились трещины, экономичнее поставить новый насос. Мы поможем оценить ситуацию по описанию симптомов и фотографиям.

Почему покупать у официального поставщика

• Оригинальная продукция завода Annovi Reverberi в Италии – без подделок и «совместимых» копий.
• Гарантия производителя и консультация по подбору насоса под ваш двигатель.
• Склад в Москве – популярные моноблоки и насосы для бензиновых двигателей в наличии.
• Поставки под заказ из Италии – любые исполнения из каталога производителя.
• Счёт с НДС и полный пакет документов для юридических лиц.
• Доставка по России в любой регион.

Для производителей моек и сервисных центров мы предлагаем регулярные поставки насосов одной модификации и запчастей к ним, а для частных покупателей – подбор прямой замены насоса в уже имеющемся аппарате.

Сообщите нам, для какой мойки нужен насос, какой двигатель будет его вращать и какие расход и давление требуются, – и мы подберём аксиально-поршневой насос Annovi Reverberi, подходящий именно для вашего оборудования.
