Предохранительные клапаны

Предохранительный клапан — последний рубеж защиты мойки высокого давления. В нормальной работе он закрыт и ничего не делает. Но если регулятор заклинило, форсунка забилась, а рукав перегнули, давление в системе начинает расти выше допустимого. В этот момент предохранительный клапан открывается и сбрасывает воду, спасая насос, рукав и оператора. Второй тип защиты — термоклапан: он сбрасывает воду, когда она перегревается при долгой работе насоса в режиме перепуска. В подразделе 35 предохранительных клапанов и термоклапанов от PA, Tecomec, R+M, Mecline, TOR и MTM для насосов Annovi Reverberi и аппаратов на их основе. Цены — от 990 ₽.

Давление срабатывания клапанов подраздела — от 10 до 1000 бар (максимальное — до 1200 бар), пропускная способность — от 14 до 450 л/мин, допустимая температура — от 60 до 200 °C. Есть компактные клапаны для бытовых и профессиональных моек и тяжёлые клапаны для промышленных насосов сверхвысокого давления.

Какие бывают предохранительные клапаны

Клапаны избыточного давления

Подпружиненный клапан, который открывается, когда давление превышает настройку, и сбрасывает воду в байпас или наружу. Как только давление возвращается в норму, клапан закрывается. Он устанавливается между насосом и регулятором или сразу после регулятора. Настройку делают выше рабочего давления насоса, но ниже предела прочности рукава и других элементов линии.

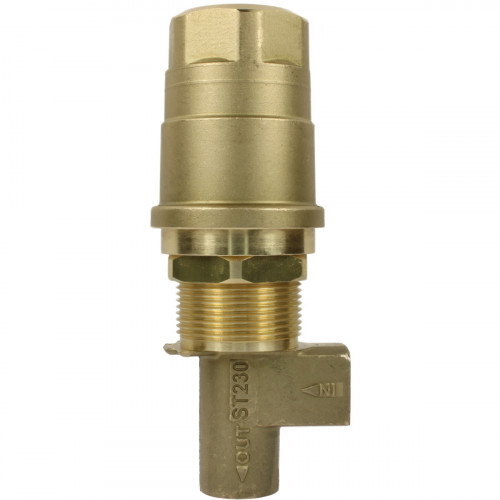

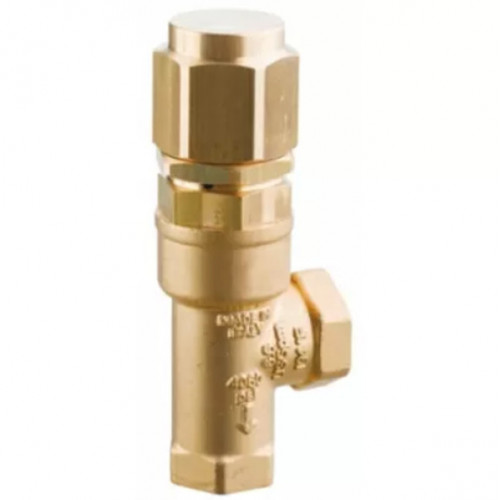

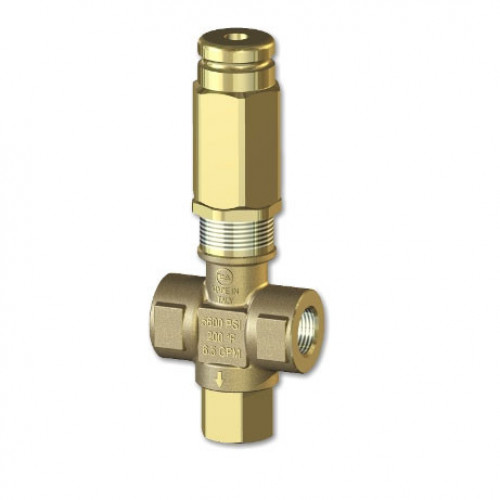

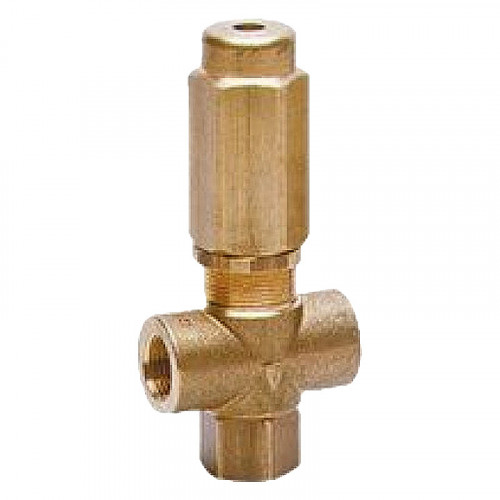

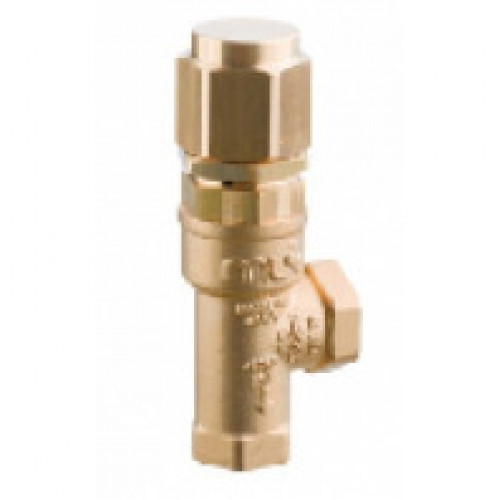

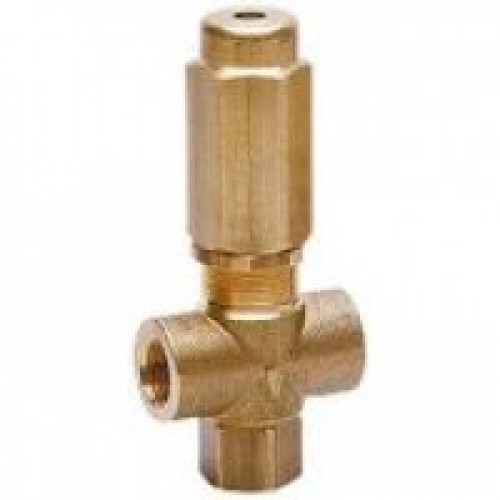

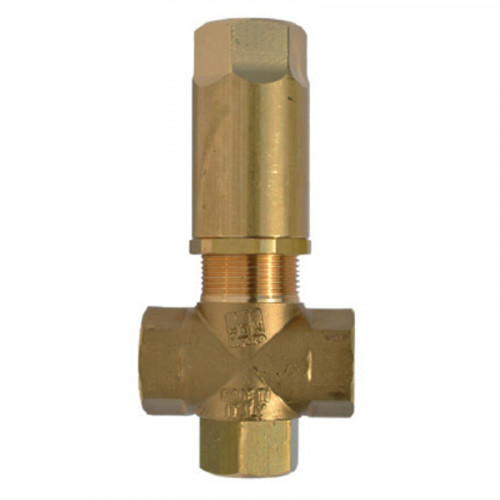

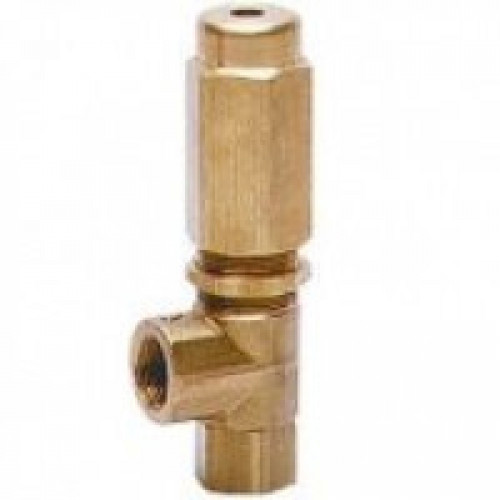

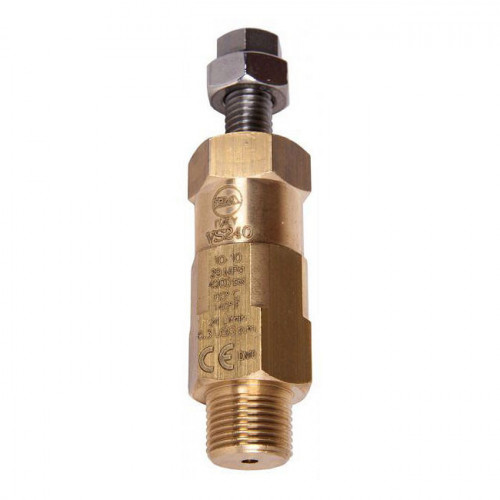

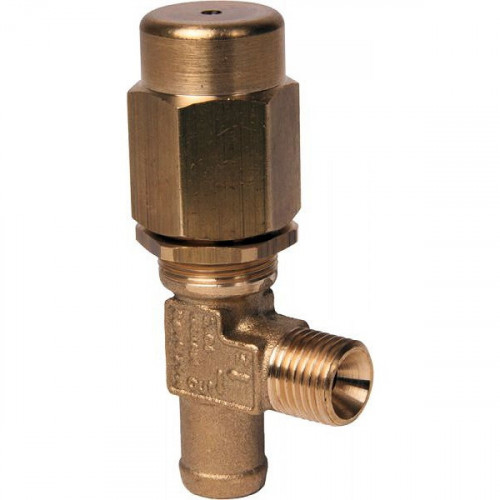

• Компактные клапаны на 14–30 л/мин — PA VS160, VS220, VS240, VS350, R+M ST-230 на 250 и 350 бар, MTM MR401, Mecline SVT28 и SVL28, Tecomec SVL28. Типовая резьба — 1/4" или 3/8".

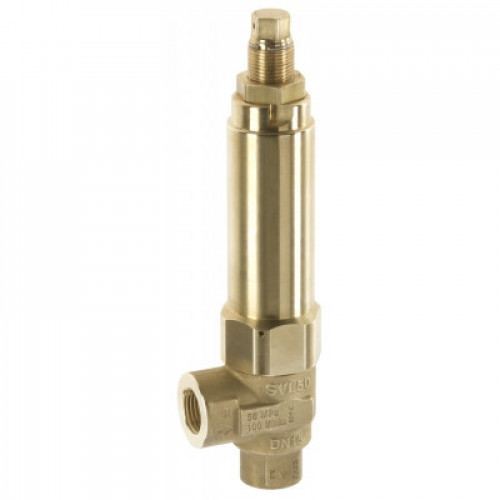

• Клапаны для средних расходов 50–100 л/мин — PA VS24 на 80 л/мин из нержавеющей стали Aisi 303, Mecline SVL35 на 50 л/мин и SVL50 на 100 л/мин и 560 бар.

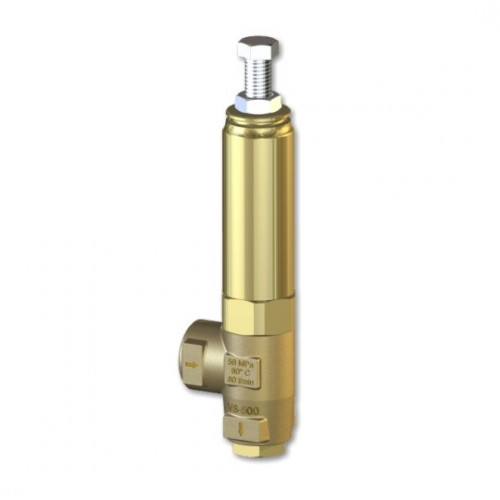

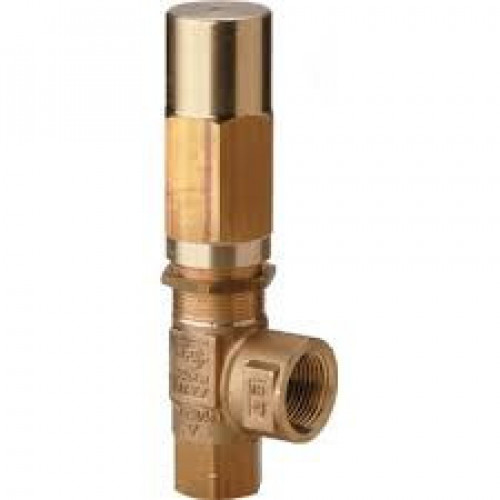

• Промышленные клапаны — PA VS200/180 на 200 л/мин с резьбой 3/4", VS450/300 на 450 л/мин с резьбой 1 1/4", VS500 и VS1100 на 1000 бар для насосов сверхвысокого давления.

Регулируемые и с фиксированной настройкой

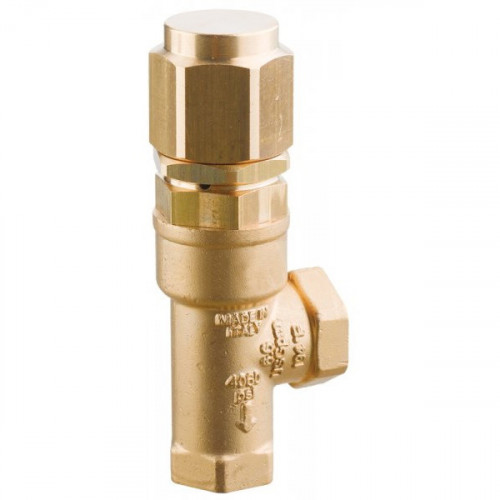

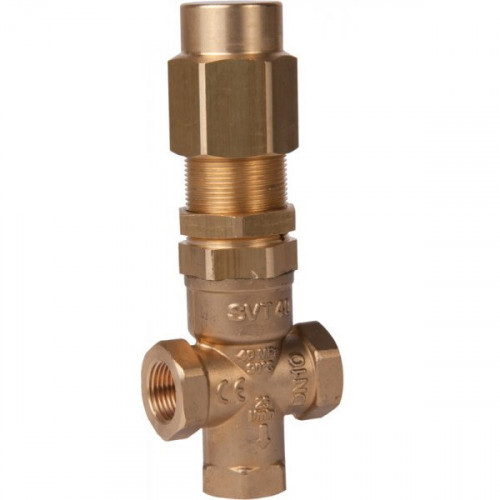

Часть клапанов выпускается с диапазоном настройки — например, Mecline SVL28 на 25–280 бар или SVT40 на 36–360 бар. Их можно выставить точно под конкретный насос. Клапаны с фиксированной настройкой проще: они срабатывают при заводском давлении и не требуют регулировки, но подбирать их нужно точнее.

Термоклапаны

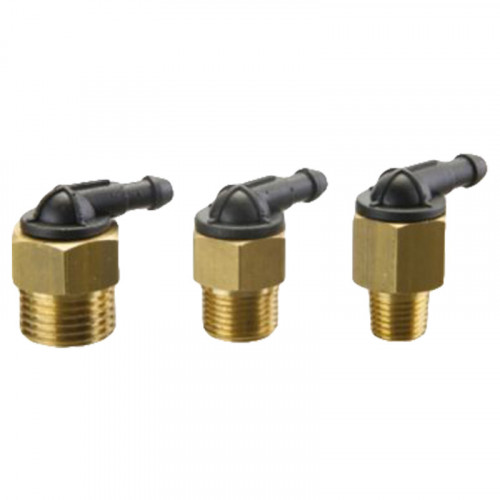

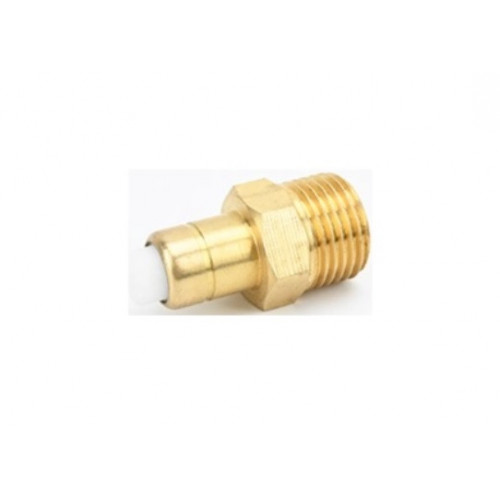

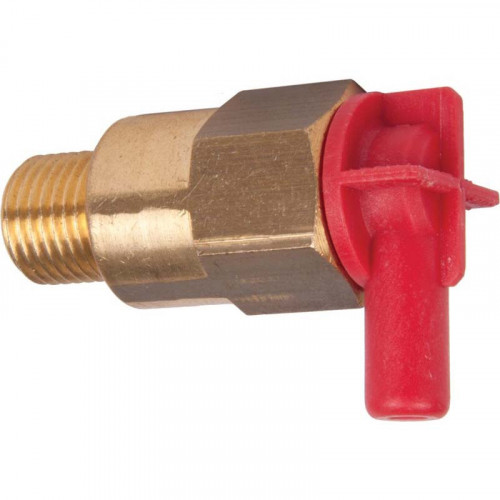

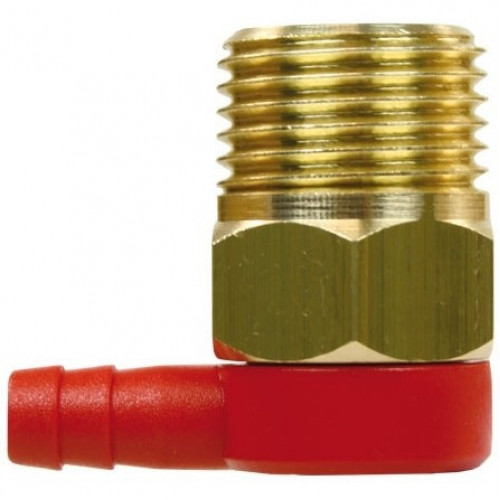

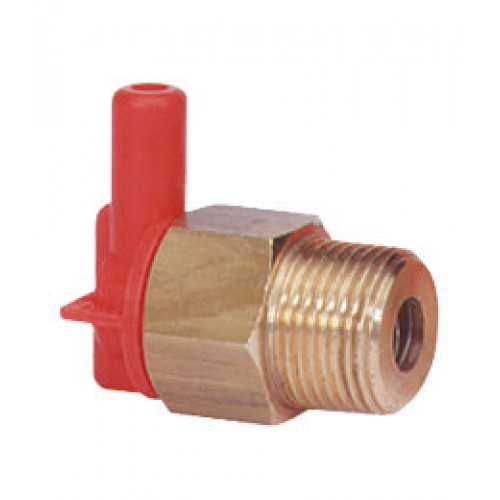

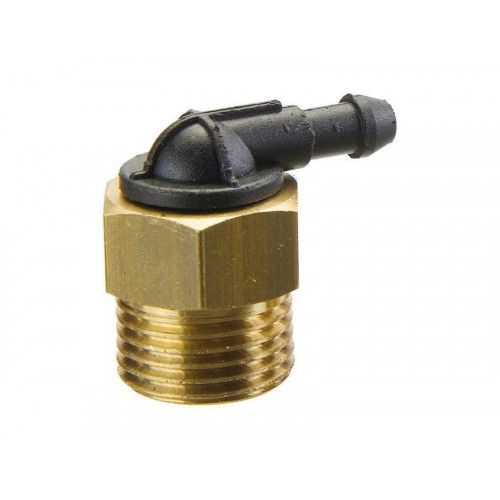

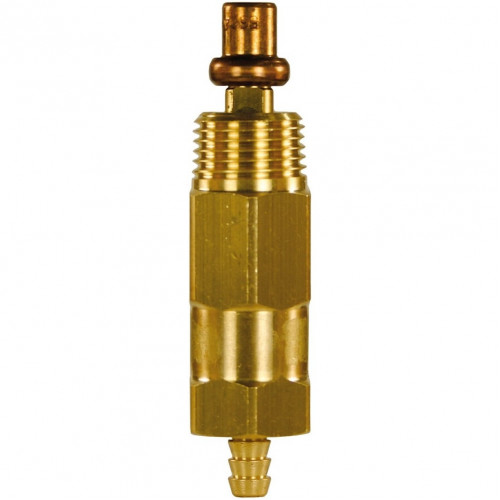

Термоклапан открывается не от давления, а от температуры. Когда пистолет закрыт, а насос продолжает работать через байпас, вода в контуре циркулирует по кругу и нагревается. Если температура поднимется выше порога — обычно 56–63 °C, — уплотнения насоса начнут разрушаться. Термоклапан при достижении порога сбрасывает горячую воду, и в насос поступает свежая холодная. В подразделе есть термоклапаны PA VT6 на 63 °C с резьбой 1/4" и 1/2", Mecline на 56 °C и ML610, TOR на 63 °C.

Как выбрать предохранительный клапан

Почему клапан должен сбрасывать весь поток

Если регулятор заклинило, вся подача насоса пойдёт в предохранительный клапан. Клапан с недостаточной пропускной способностью откроется, но не сможет удержать давление: оно продолжит расти, пусть и медленнее. Поэтому пропускная способность должна быть не ниже подачи насоса. Для насоса на 21 л/мин подойдёт клапан на 25 л/мин, для 40 л/мин — на 50 л/мин и выше.

Куда отводить сброс

У большинства клапанов есть отвод байпаса с резьбой 1/8"–1 1/4". Сброс можно вернуть в бак или вывести наружу. Возвращать его прямо на всасывание насоса нежелательно: при длительном срабатывании вода будет нагреваться. Термоклапан, наоборот, всегда сбрасывает воду наружу или в дренаж — его задача избавиться от горячей воды. Направьте отвод так, чтобы горячая струя не попадала на оператора, электрику и приводной ремень.

Место установки

Клапан избыточного давления ставят как можно ближе к насосу — на выход головки или на тройник перед регулятором. Между насосом и клапаном не должно быть запорных кранов, обратных клапанов и других элементов, способных отсечь его от насоса. Если в системе есть бойлер, клапан с температурным пределом 60–90 °C располагают на холодной стороне, а для горячего контура выбирают модели, рассчитанные на температуру до 200 °C. Термоклапан устанавливают в зоне, где циркулирующая вода нагревается сильнее всего, — обычно на головке насоса или рядом с регулятором на линии байпаса.

Материал корпуса

Корпуса клапанов делают из латуни или нержавеющей стали. Нержавейка — например, Aisi 303 у PA VS24 — выбирается для агрессивных сред, химических растворов, деминерализованной воды и пищевых производств. Для обычных моек достаточно латуни.

Совместимость с аппаратами Annovi Reverberi

Предохранительные клапаны ставят на любые плунжерные насосы, в том числе на насосы Annovi Reverberi. Для насосов с давлением до 250–280 бар подходят компактные клапаны на 25–30 л/мин. Для насосов на 350 бар — модели соответствующего класса, например PA VS350 или R+M ST-230 на 350 бар. Для промышленных насосов AR высокой производительности — клапаны с резьбой 1/2"–1 1/4" и пропускной способностью от 80 л/мин.

Термоклапан особенно полезен на насосах, которые работают с разгрузочным регулятором без автоматического отключения двигателя, и на аппаратах с бензиновым или дизельным приводом. Его вкручивают в свободное отверстие головки насоса или в тройник на стороне нагнетания.

Подскажем, какой клапан подойдёт вашему насосу и где его установить, — пришлите модель насоса и схему обвязки или фото. Все регуляторы и клапаны для насосов собраны в разделе регуляторы высокого давления.

Эксплуатация и уход

• Не используйте предохранительный клапан как регулятор. Он не рассчитан на постоянную работу в перепуске и быстро изнашивается.
• Проверяйте срабатывание. Раз в сезон кратковременно поднимите давление регулятором выше рабочего и убедитесь по манометру, что клапан открывается на заданном значении.
• Не затягивайте настройку «на всякий случай». Клапан, выставленный выше предела рукава, не защитит систему.
• Следите за отводом сброса. Если из байпаса клапана постоянно капает, седло изношено или засорено — клапан нужно обслужить.
• Фильтруйте воду. Песок в седле мешает клапану плотно закрыться.
• Защищайте от мороза и сливайте воду из клапана вместе с насосом.
• Меняйте термоклапан после многократных срабатываний. Термочувствительный элемент со временем теряет точность.

Если клапан срабатывает часто

Частое срабатывание предохранительного клапана — признак проблемы в системе, а не в самом клапане. Причины могут быть такими:

• регулятор заедает или изношен и не успевает перепустить поток при закрытии пистолета;
• форсунка слишком мала для насоса или забита;
• клапан выставлен слишком близко к рабочему давлению, и его «открывают» обычные пульсации — тогда помогает гидрокомпенсатор или корректировка настройки;
• в линии установлен кран или пистолет, который перекрывает поток резко, создавая гидроудар.

Частое срабатывание термоклапана говорит о том, что насос слишком долго работает в перепуске. Решение — регулятор с микровыключателем, таймер отключения двигателя или вывод байпаса в бак.

Клапан нужен даже при исправном регуляторе

Регулятор — механическое устройство с подвижными частями, которые изнашиваются, забиваются грязью и могут заклинить. Предохранительный клапан работает редко и потому сохраняет исправность, когда регулятор уже отказал. На промышленных установках с высоким давлением клапан — обязательное требование безопасности. Стоимость клапана несопоставима с ценой разорванного рукава, разрушенной головки насоса или травмы оператора.

Фиксация настройки

На регулируемых клапанах после настройки полезно зафиксировать регулировочный винт контргайкой и отметить его положение краской. Так будет видно, если кто-то из персонала попытается «подкрутить» клапан, чтобы он перестал срабатывать. На промышленных установках настройку предохранительного клапана фиксируют в журнале и проверяют при каждом обслуживании насоса: это часть требований безопасности при работе с оборудованием высокого давления.
