Комплекты насос с двигателем

Комплекты насос с двигателем Annovi Reverberi — это готовые насосные агрегаты, в которых мембранный насос уже соединён с бензиновым двигателем, электромотором или гидромотором и установлен на общей раме. Такой агрегат не нужно собирать, центровать и подбирать муфты: достаточно подключить всасывающую и нагнетательную линии, и опрыскиватель, тележка или стационарная установка готовы к работе. В разделе 87 позиций: мотопомпы с двигателями Honda, Robin, Rato, Briggs & Stratton и Yanmar, моноблоки с однофазными, трёхфазными и низковольтными электродвигателями, а также комплекты с гидромотором для навесного оборудования. Купить комплект насос с двигателем можно по цене от 49 054 ₽ — стоимость зависит от насоса, типа и мощности привода. Раздел входит в группу насосов для агросектора.

Главное преимущество готового комплекта — заводская подборка насоса и двигателя. Производитель согласует частоту вращения, крутящий момент и мощность так, чтобы насос выдавал паспортную подачу и давление, а двигатель не работал на пределе. Самостоятельная сборка агрегата из отдельных узлов почти всегда требует переходных фланцев, редуктора или ременной передачи, и ошибка в расчёте оборачивается перегревом мотора или недобором давления.

Характеристики и модельный ряд

Ассортимент раздела охватывает агрегаты от компактных моноблоков для садовых тележек до мощных мотопомп для прицепных опрыскивателей. По данным каталога, подача комплектов составляет от 11 до 132,9 л/мин, максимальное давление мембранных агрегатов — от 10 до 50 бар, а комплектов с гидромотором — от 100 до 200 бар. Мощность привода — от 1,2 до 22 л.с. (от 0,25 до 16,4 кВт в карточках с указанием киловатт). Насосы в комплектах имеют 2, 3 или 4 мембраны; допустимая температура жидкости — 50–60 °C в зависимости от модели.

Мотопомпы с бензиновым двигателем

Самая большая группа — 45 мотопомп. По давлению они делятся на агрегаты низкого давления BP (12 позиций), среднего давления MP (6), высокого давления AP (7) и универсальные MP/AP (19). На насосы AR 20, AR 25, AR 252, AR 30, AR 303, AR 403, AR 45, AR 50, AR 503, AR 713, AR 80, AR 813, AR 135, AR 140, AR 1064 и BHS 75 устанавливаются двигатели разного класса:

• Honda — GP 160, GX 120, GX 160, GX 270, GX 340, GX 390 и GX 630R-QFX;
• Robin — SP17, EX 27, EX 40 и EH 65;
• Rato — EHR 80-V, EHR 180, EHR 210, EHR 300 и EHR 420;
• Briggs & Stratton Vanguard 18 HP;
• Yanmar L100 V6 — дизельный вариант для агрегата AR 503.

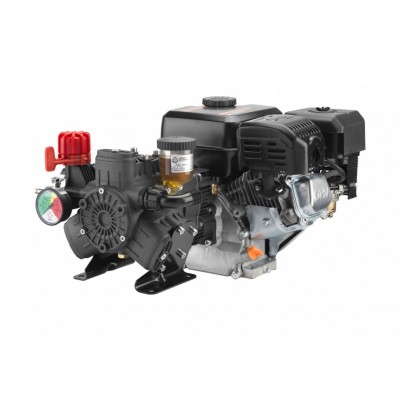

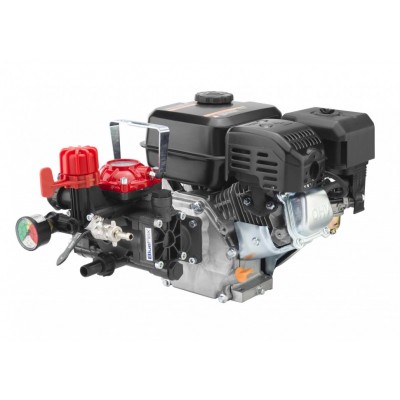

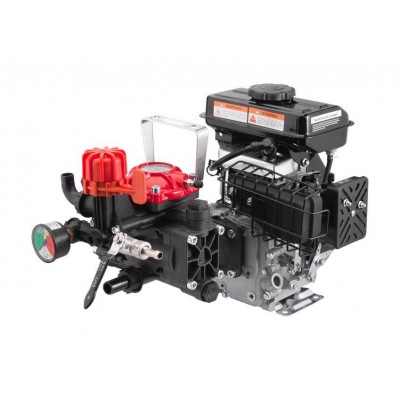

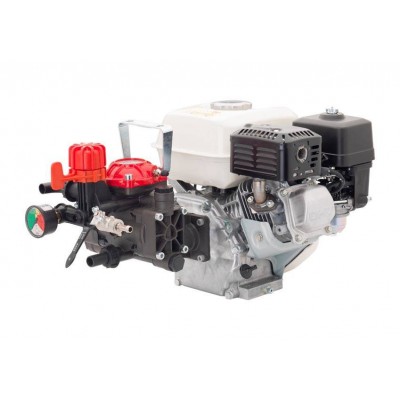

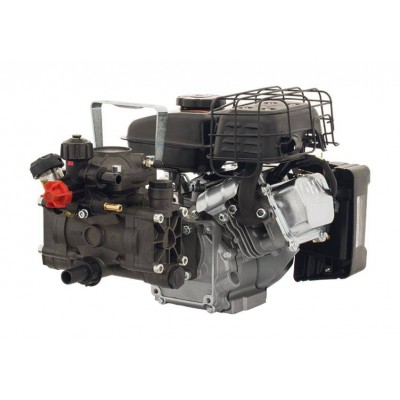

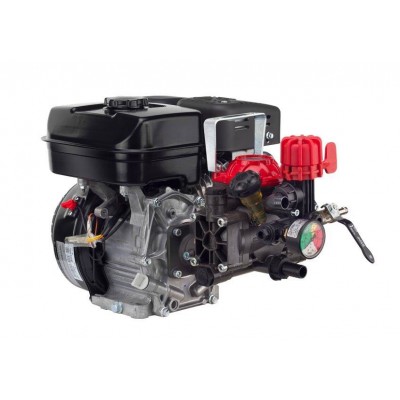

Мощность двигателей мотопомп — от 2,3 до 22 л.с. Компактные агрегаты с насосами AR 20, AR 25 и AR 252 выдают 20–24,6 л/мин и подходят для тачек и небольших прицепных баков. Средние модели на базе AR 30, AR 303, AR 403, AR 50 и AR 503 дают 34,7–65,8 л/мин при давлении до 40 бар. Самые мощные агрегаты — AR 713, AR 813 и AR 1064 с давлением до 50 бар и подачей до 108,5 л/мин, а также насосы низкого давления AR 135 и AR 140 с подачей около 130 л/мин.

Моноблоки с электродвигателем

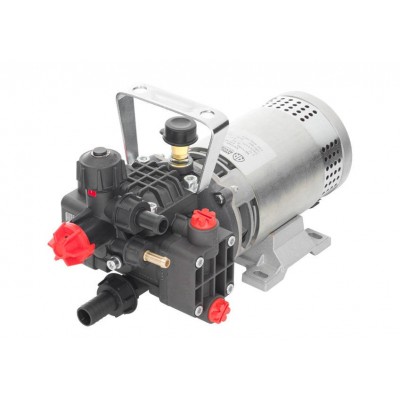

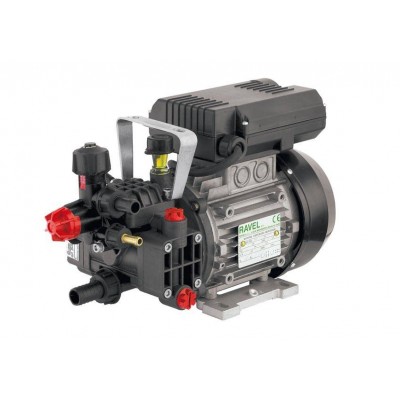

В 38 электрических агрегатах насос соединён с электромотором. Исполнение EM рассчитано на однофазную сеть, ET — на трёхфазную. Для мобильной техники без сети есть модели AR DUE на 12 и 24 вольта постоянного тока с подачей 12,5–13 л/мин и давлением до 10 бар. Электроагрегаты удобны для стационарных растворных узлов, теплиц, складов удобрений и заправочных станций, где есть питание и нет смысла держать бензиновый двигатель.

Комплекты с гидромотором

Четыре комплекта — RK 15.20, XW 30.10, XM 15.15 и XJS 11.14 — рассчитаны на привод от гидросистемы трактора или самоходной машины. Они развивают давление от 100 до 200 бар при подаче 11–30 л/мин и применяются там, где нужна мойка техники или обработка высоким давлением прямо на машине с гидравликой.

Как читать обозначения

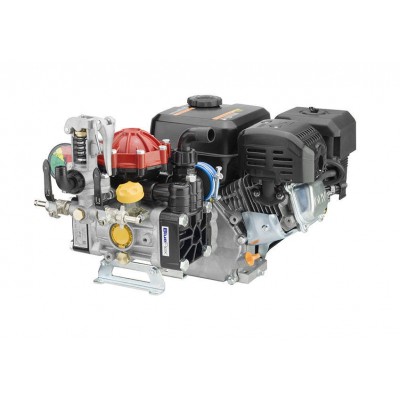

Название агрегата в каталоге читается слева направо: тип (мотопомпа, моноблок, помпа), модель насоса (например, AR 303), двигатель или тип электромотора (Honda GX 160, Rato EHR 180, EM, ET), тип мембран (BlueFlex™), обозначение регулирующего узла (GCI, SGC, VRI) и в скобках — модель регулятора. Последним идёт заводской артикул. Такая структура позволяет сразу понять, что входит в комплект, и сравнить несколько вариантов с одним и тем же насосом, но разными двигателями.

Где применяются комплекты насос с двигателем

Производитель указывает основное применение большинства агрегатов раздела (82 из 87) как «сельское хозяйство, тачки». На практике это:

• Садовые и тележечные опрыскиватели — мотопомпа на раме тележки с баком и рукавом на барабане;
• Прицепные опрыскиватели без ВОМ — для работы с квадроциклом, мотоблоком или лёгким транспортным средством, у которых нет вала отбора мощности;
• Стационарные растворные узлы — приготовление и перекачка рабочих растворов и жидких удобрений с электроагрегатом;
• Теплицы и питомники — обработка из стационарной линии с разводкой рукавов;
• Дезинфекция — обработка помещений ферм, транспорта и территорий;
• Атомайзеры — часть агрегатов подходит и для вентиляторных опрыскивателей.

Отдельная сфера — коммунальное хозяйство и тушение возгораний на удалённых участках, где мотопомпа с баком становится автономной мобильной установкой. Агрегат можно быстро перенести с одного шасси на другое, и он не зависит ни от трактора, ни от сети.

Чем комплект с собственным приводом отличается от насоса на ВОМ? Во-первых, частота вращения насоса не зависит от оборотов трактора, поэтому давление остаётся стабильным при смене скорости движения и на разворотах. Во-вторых, опрыскиватель с мотопомпой можно буксировать любым транспортом, в том числе квадроциклом или лёгким грузовиком. В-третьих, трактор освобождается от нагрузки на ВОМ. Платой за это становятся масса двигателя, его обслуживание и расход топлива — для больших прицепных машин, работающих весь сезон, привод от ВОМ остаётся более экономичным решением.

Как выбрать комплект насос с двигателем

Первое решение — тип привода. Бензиновая мотопомпа даёт полную автономность и подходит для работы в поле и саду. Электроагрегат тише, не требует топлива и обслуживания ДВС, но нужна сеть подходящего напряжения. Гидромотор оправдан, если на машине есть гидросистема с достаточным расходом масла.

Подача и давление

Для ручной обработки пистолетом из тележки обычно хватает 20–40 л/мин при давлении 20–40 бар. Если к агрегату подключается небольшая штанга или несколько пистолетов, ориентируйтесь на 50–80 л/мин. Для прицепных опрыскивателей с большим баком и гидромешалкой имеет смысл смотреть на агрегаты с подачей 100 л/мин и выше. Давление выбирайте с запасом относительно рабочего: при длинных рукавах потери на трение существенны.

Двигатель

• Мощность. Один и тот же насос комплектуется двигателями разной мощности — более мощный мотор позволяет выйти на максимальное давление без перегрузки.
• Марка. Honda и Robin — распространённые двигатели с широкой сетью запчастей; Rato — более бюджетный вариант того же класса; B&S Vanguard и Yanmar — для тяжёлого режима.
• Пуск. Уточняйте в карточке наличие электростартера у мощных моделей, если агрегат будет часто запускаться.
• Питание электромотора. EM — однофазная сеть, ET — трёхфазная; DC 12/24 В — бортовая сеть техники.

Габариты и масса

Масса комплектов — от 5,7 до 72 кг. Для ручной тачки выбирайте лёгкий агрегат с двигателем класса GP 160 или EHR 80-V, для прицепа массы 50–70 кг не критичны. Габариты указаны в карточках и помогают разместить агрегат на раме без переделок.

Примеры подбора под задачу

• Приусадебный сад, тачка с баком. Лёгкая мотопомпа с насосом AR 20, AR 25 или AR 252 и двигателем мощностью 2,3–4,8 л.с. — 20–24,6 л/мин и 20–25 бар достаточно для одного пистолета.
• Фермерский сад или виноградник, прицепной бак. Агрегаты на базе AR 30, AR 303 или AR 403 с двигателями Honda GX 160, Robin SP17 или Rato EHR 180 — 34,7–40,7 л/мин при 40 бар, можно работать двумя пистолетами.
• Профессиональная обработка с длинными рукавами. AR 713, AR 813 или AR 1064 с моторами 11,7–22 л.с. — давление до 50 бар и подача 76–108,5 л/мин.
• Стационарный растворный узел. Электроагрегат ET на трёхфазную сеть с подходящей подачей — работает без обслуживания ДВС.
• Техника с бортовой сетью. AR DUE на 12 или 24 вольта для небольших навесных и прицепных систем.

Конструкция и материалы

Основа комплекта — мембранно-поршневой насос AR с мембранами BlueFlex™: перекачиваемая жидкость не контактирует с подшипниками и шатунами, которые работают в масле. Большинство насосов рассчитаны на 550 об/мин, поэтому между ними и бензиновым двигателем стоит понижающий редуктор, согласующий обороты. Часть электроагрегатов работает на 1450 или 2800 об/мин. Насос, редуктор и мотор установлены на общей раме, валы соосны, а муфта подобрана производителем.

В обозначениях указан и узел регулирования, входящий в комплект: VI 20, GR 30, GR 40, GI 40, GS 25, GS 35, RM 40 или VDR 50. Это регулятор давления с перепускной линией в бак, который позволяет установить рабочее давление и защищает систему от перегрузки при закрытом пистолете. Наличие штатного регулятора упрощает монтаж: не нужно подбирать арматуру отдельно.

Двигатели внутреннего сгорания в составе комплектов — четырёхтактные с воздушным охлаждением (дизельный Yanmar L100 V6 также воздушного охлаждения), рассчитанные на длительную работу под нагрузкой. Электродвигатели работают напрямую от сети или от бортовой сети техники и не требуют ни топлива, ни замены масла в картере мотора.

Рама и компоновка

Компоновка агрегата продумана под установку на транспортное средство: у мотопомп крепёжные отверстия находятся в основании рамы, всасывающий и нагнетательный патрубки выведены так, чтобы к ним было удобно подвести рукава, а заливная горловина масла насоса и воздушный колпак доступны без демонтажа. У электроагрегатов насос крепится к мотору, что делает узел компактнее. При установке на тележку всасывающая линия должна быть как можно короче и без перегибов, а бак — располагаться выше насоса или на одном уровне с ним: так насос легче заполняется и не захватывает воздух.

Обслуживание и запчасти

У комплекта два объекта обслуживания — насос и привод. Насос требует того же, что и отдельный мембранный насос: контроля уровня и цвета масла, давления в воздушном колпаке, чистоты всасывающего фильтра и своевременной замены мембран и клапанов. Появление эмульсии в масле насоса — сигнал немедленно остановить работу и заменить мембраны.

• Меняйте масло в двигателе и воздушный фильтр согласно регламенту производителя мотора; в пыльных условиях — чаще.
• Проверяйте уровень масла в редукторе, если он установлен между насосом и двигателем.
• После работы с химией прокачивайте через насос чистую воду, а перед хранением сливайте жидкость.
• На зиму сливайте топливо из карбюратора или используйте стабилизатор топлива.
• У электроагрегатов следите за состоянием кабеля, вилки и защитного автомата.

Запчасти к насосам Annovi Reverberi — мембраны, клапаны, колпаки, регуляторы — мы поставляем со склада и под заказ. Детали к двигателям Honda, Robin, Rato и другим маркам доступны через сервисные сети производителей моторов. При заказе запчастей укажите полное название агрегата с артикулом: он однозначно определяет насос, двигатель и регулятор.

Почему покупать у официального поставщика

Агрегат насос+двигатель — изделие, собранное на заводе, и важно получить его в оригинальной конфигурации, а не «сборку» из совместимых узлов. Мы официально поставляем продукцию Annovi Reverberi в Россию:

• часть комплектов и расходники к ним хранится на складе в Москве и отгружается сразу после оплаты;
• модели с редкими двигателями и гидромоторами привезём с завода в Италии под заказ;
• работаем с юридическими лицами по счёту с НДС, с полным пакетом документов;
• организуем доставку по России транспортными компаниями, надёжно упаковываем тяжёлые агрегаты на поддонах;
• поможем подобрать агрегат под задачу: по давлению, подаче, типу привода и массе.

Заводской комплект особенно важен при гарантийных и сервисных вопросах: насос, редуктор, двигатель и регулятор имеют общий артикул, и при обращении не возникает споров, какой из узлов был подобран неправильно. Все параметры агрегата изначально согласованы производителем.

Если привод у вас уже есть и нужен только насос, выберите его в разделе мембранных насосов, а для готового решения с баком посмотрите опрыскиватели и тачки.
