Регуляторы высокого давления

Регуляторы высокого давления — клапаны, которые управляют давлением в системе мойки: ограничивают его заданным значением, перепускают воду обратно на вход насоса при закрытом пистолете, а в исполнении с микровыключателем отключают двигатель в режиме Total Stop. Это один из ключевых узлов любого аппарата высокого давления, и от его исправности зависит безопасность и ресурс насоса. В разделе представлены регуляторы давления и предохранительные клапаны Hawk, R+M, Tecomec, Mazzoni и Mecline для насосов и моек высокого давления. Мы продаём их со склада в Москве, работаем с юрлицами по счёту с НДС и доставляем заказы по всей России. Цены в разделе — от 2 311 ₽.

Регуляторы подходят для обслуживания и модернизации аппаратов высокого давления, в том числе итальянских АВД Annovi Reverberi из нашего каталога, а также для сборки собственных установок на базе насосных агрегатов.

Характеристики и модельный ряд

В разделе 28 позиций. Основу ассортимента составляют регуляторы Hawk (22 позиции), дополняют их модели R+M, Tecomec, Mazzoni и Mecline. Общие диапазоны:

• Максимальное давление: от 140 до 560 бар.
• Пропускная способность: 30–40 л/мин у большинства моделей для моечных аппаратов, до 100 л/мин у регуляторов серии VHP50 и VHP51.

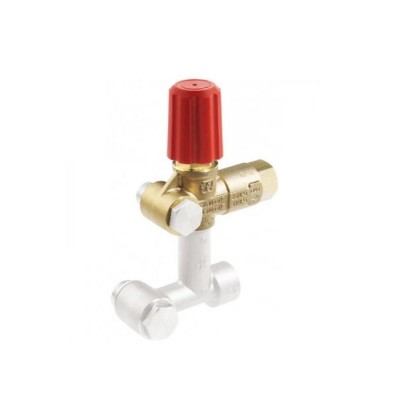

• Присоединения: 3/8" — основной стандарт, 1/2" — для высокопроизводительных систем, M22×1,5 — у отдельных моделей VRF2.
• Исполнения: с микровыключателем для систем Total Stop и без него, с функцией Easy Start, никелированные, с выходом под манометр.

Регуляторы для моечных аппаратов

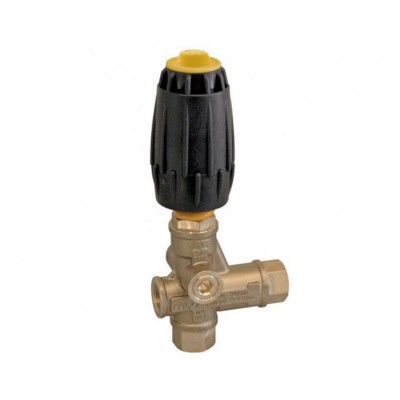

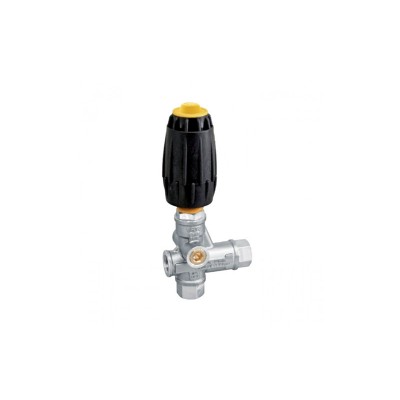

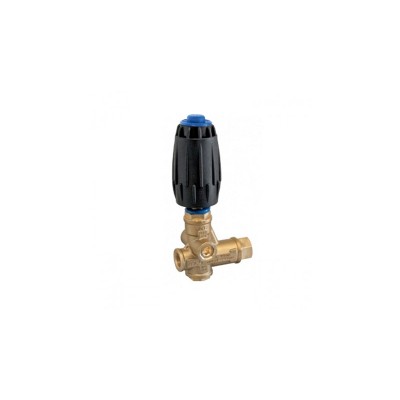

Самая востребованная группа — регуляторы на 140–310 бар и 30–40 л/мин с присоединением 3/8". Они устанавливаются на большинство профессиональных АВД с производительностью до 1000–1500 л/ч. Серия Hawk VRT3 представлена в вариантах на 140, 160, 250, 280 и 310 бар, в том числе с микровыключателем для систем Total Stop, с функцией Easy Start и в никелированном исполнении. Компактные VRF2 на 220–280 бар подходят для аппаратов, где мало места для установки.

Регуляторы для высокого давления и большого расхода

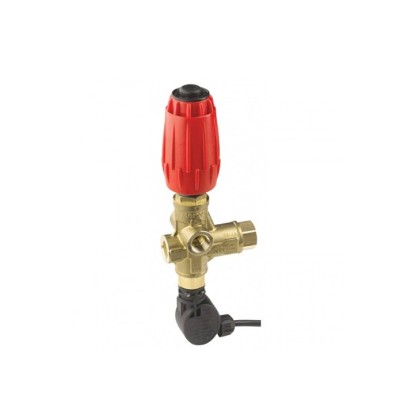

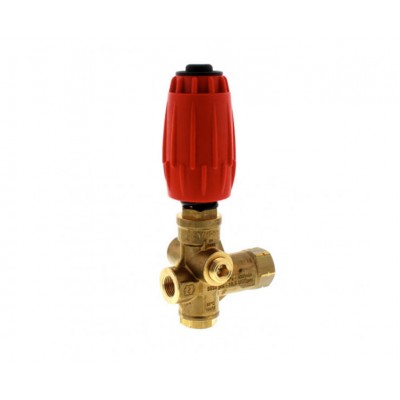

Hawk VHP39 рассчитан на 350 бар и 40 л/мин, VHP50 — на 400 бар и 100 л/мин с присоединением 1/2", VHP51 — на 550 бар и 100 л/мин. Это решения для промышленных насосов, мощных установок и систем с несколькими точками разбора.

Предохранительные клапаны

Аварийные клапаны SVL17 на 150 бар и SVL50 на 560 бар не регулируют рабочее давление, а защищают систему: если регулятор выходит из строя или линия перекрывается, клапан сбрасывает давление и предотвращает разрыв шлангов и повреждение насоса.

Где применяются

• Автомойки. Замена изношенного регулятора на моечном аппарате, перевод поста с By-Pass на Total Stop установкой регулятора с микровыключателем.
• Сервисные центры. Ремонт и обслуживание АВД разных производителей.
• Сборка установок высокого давления. Комплектация насосных агрегатов при сборке моек, систем пожаротушения, туманообразования, опрессовки.
• Промышленные системы. Регулирование давления в линиях с высокими расходами — до 100 л/мин.
• Сельское хозяйство. Обслуживание моечного оборудования ферм и агропредприятий.
• Защита оборудования. Установка аварийных клапанов в системы, где важна дополнительная защита от превышения давления.

Зачем нужен и регулятор, и предохранительный клапан

Регулятор давления — рабочий узел, который срабатывает каждый раз при закрытии пистолета. Как любой механизм, он изнашивается, и его клапан может заклинить из-за отложений или попадания песка. В этом случае давление в системе ничем не ограничено и может превысить прочность шланга, пистолета или головки насоса. Предохранительный клапан — второй, независимый уровень защиты: он не участвует в обычной работе и срабатывает только в аварийной ситуации. На мощных установках, в системах с высоким давлением и там, где за аппаратом нет постоянного присмотра, установка аварийного клапана оправдана.

Как выбрать регулятор высокого давления

Давление

Максимальное давление регулятора должно быть не ниже максимального давления насоса. Регулятор с небольшим запасом по давлению работает надёжнее. Например, для АВД на 200 бар подойдёт регулятор на 220–250 бар, для аппарата на 280 бар — на 280–310 бар, для насоса на 350 бар — на 350–360 бар.

Расход

Пропускная способность регулятора должна соответствовать производительности насоса. Регулятор на 30–40 л/мин подходит для большинства моечных аппаратов, включая модели на 15–22 л/мин. Для насосов с производительностью до 100 л/мин нужны VHP50 или VHP51. Если регулятор недостаточен по расходу, он не сможет перепустить весь поток при закрытом пистолете, и давление в системе будет расти.

Тип системы: с микровыключателем или без

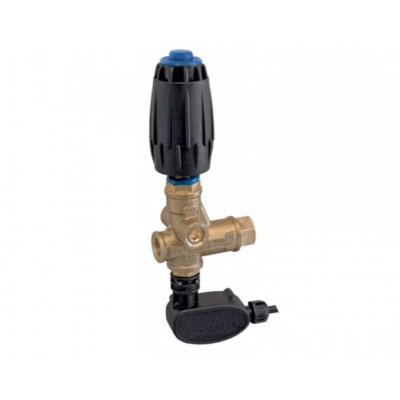

В аппаратах с системой By-Pass используются регуляторы без выключателя: при закрытом пистолете вода перепускается, а двигатель продолжает работать. В системах Total Stop нужен регулятор с микровыключателем, который при закрытии пистолета размыкает цепь управления двигателем. В разделе есть оба варианта: VRT3 с м/выключателем, ST-261 с выключателем давления, VHP39 с выключателем, Mazzoni UNICON.

Присоединительные размеры

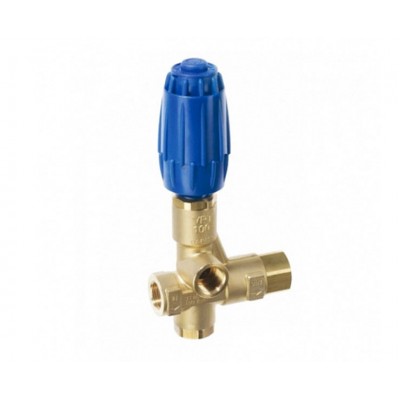

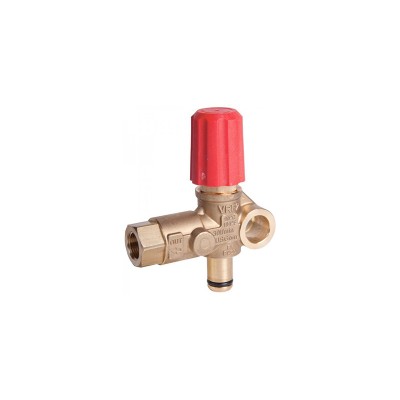

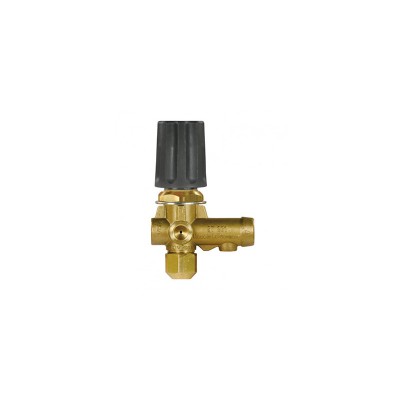

Проверьте резьбу входа, выхода и байпаса. Большинство регуляторов раздела имеют присоединения 3/8", модели VRT100 и VHP50 — 1/2". У части VRF2 выход M22×1,5 для прямого подключения шланга. У ST-261 предусмотрен выход под манометр 1/4", что позволяет контролировать давление в системе.

Функция Easy Start

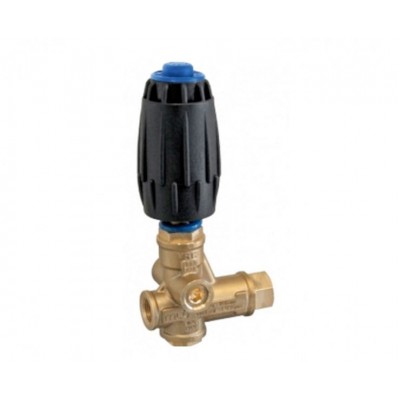

Регуляторы с функцией Easy Start облегчают запуск двигателя, снижая нагрузку со стороны насоса в момент старта. Это особенно полезно для бензиновых аппаратов с ручным запуском. В разделе есть Hawk VRT3 на 140 и 280 бар в таком исполнении.

Совместимость с насосом

Помимо давления и расхода, проверьте, как регулятор будет установлен на насос. Одни регуляторы монтируются непосредственно на выход головки насоса, другие ставятся в линию через фитинги. Имеет значение и направление байпаса: при возврате воды на вход насоса нужен соответствующий патрубок. Если вы не уверены, пришлите фото или модель своего насоса — мы подберём регулятор с правильными присоединениями.

Материал и исполнение

Никелированные регуляторы лучше сопротивляются коррозии, что важно при работе с агрессивной химией и во влажной среде. Для систем с тёплой водой обратите внимание на допустимую температуру — например, Mazzoni UNICON рассчитан на воду до 80 °C.

Типовые сочетания

• АВД для автомойки на 150–200 бар, 15 л/мин, By-Pass — Hawk VRT3 или VRF2 на 220–250 бар без выключателя.
• Тот же аппарат с системой Total Stop — VRT3 с микровыключателем, ST-261 с выключателем давления или Mazzoni UNICON.

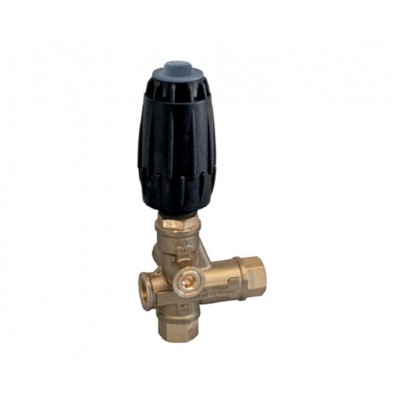

• Аппарат на 250–280 бар — VRT3 на 280 или 310 бар, при необходимости с выключателем.

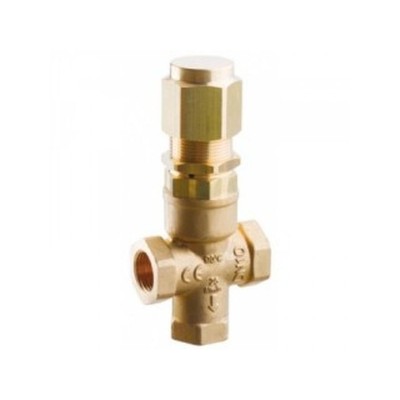

• Насос на 350 бар — Hawk VHP39 или Tecomec SVT40 на 360 бар.
• Промышленный насос с расходом до 100 л/мин — VHP50 на 400 бар или VHP51 на 550 бар, плюс аварийный клапан SVL50.
• Бензиновый аппарат — VRT3 с функцией Easy Start подходящего давления.

Замена штатного регулятора

При замене регулятора на аппарате проще всего выбрать модель с теми же параметрами и присоединениями, что и штатная. Если нужен другой производитель, сверьте давление, расход, резьбы и расположение байпаса. Мы поможем подобрать замену для АВД Annovi Reverberi из нашего каталога — аппаратов высокого давления.

Конструкция и комплектация

Регулятор давления — это клапан с подпружиненным золотником или шариком. Пружина прижимает запорный элемент, а усилие пружины настраивается рукояткой или гайкой. Пока пистолет открыт, вода проходит через регулятор в линию высокого давления. Когда пистолет закрывается, давление в линии растёт, запорный элемент смещается и открывает путь в байпас — вода уходит на вход насоса или в ёмкость. Так насос защищён от работы на закрытую линию.

В регуляторах с микровыключателем подвижный элемент при закрытии пистолета нажимает на микровыключатель, который размыкает цепь управления двигателем. При открытии пистолета давление в линии падает, выключатель замыкает цепь, и двигатель снова запускается.

Типовые присоединения регулятора:

• вход — от насоса;
• выход — в линию высокого давления к пистолету;
• байпас — возврат воды на вход насоса или в бак;
• выход под манометр — у моделей, где он предусмотрен.

Байпас можно направить двумя способами: обратно на вход насоса или в питающую ёмкость. Возврат на вход насоса упрощает конструкцию, но при длительной работе на закрытый пистолет вода в малом контуре нагревается. Слив в ёмкость отводит тепло и лучше подходит для систем, где пистолет часто закрыт надолго. Выбор схемы зависит от конструкции аппарата и режима его работы.

Предохранительный клапан устроен проще: он открывается только при превышении заданного давления и сбрасывает воду, пока давление не снизится.

Регулятор при сборке собственной установки

Если вы собираете мойку или другую систему высокого давления на базе насосного агрегата, регулятор подбирается одним из первых. Порядок простой: определите максимальное давление и производительность насоса, выберите регулятор с давлением не ниже насосного и пропускной способностью не меньше его расхода, затем решите, нужна ли система Total Stop. Для сборки установок на базе итальянских насосов подойдут насосные моноблоки Annovi Reverberi — вместе с ними мы подберём регулятор, а при необходимости и аварийный клапан.

Как настроить рабочее давление

Настройку выполняют при работающем аппарате и открытом пистолете с установленной рабочей форсункой. Рукоятку или гайку регулятора плавно затягивают, контролируя давление по манометру, пока не будет достигнуто нужное значение, но не выше паспортного давления насоса и остальных компонентов. После этого проверяют, как система ведёт себя при закрытом пистолете: давление не должно резко подскакивать, а в режиме Total Stop двигатель должен уверенно останавливаться. Если без манометра настроить давление невозможно, используйте регулятор с выходом под манометр, например ST-261.

Признаки неисправности регулятора

• давление не поднимается до прежнего значения при исправной форсунке;
• при закрытом пистолете слышны удары, шланг дёргается;
• из байпаса постоянно идёт вода при открытом пистолете;
• регулятор подтекает по штоку или корпусу;
• в системе Total Stop двигатель не выключается или, наоборот, самопроизвольно включается.

При таких симптомах регулятор нужно обслужить или заменить: работа с неисправным регулятором ускоряет износ насоса и может повредить шланги.

Регулятор в составе моечного поста

Регулятор работает в связке с пистолетом, форсункой и насосом. Если форсунка изношена, аппарат не набирает давления, и регулировкой это не исправить — нужна новая форсунка. Если пистолет подтекает, в системе Total Stop двигатель начинает самопроизвольно включаться. Поэтому при диагностике проверяйте всю линию: пистолеты и копья для замены есть в нашем каталоге.

Обслуживание

• Не выставляйте давление выше паспортного для насоса, шлангов и пистолета.
• Следите за стабильностью давления. Скачки стрелки манометра или пульсация струи могут говорить об износе седла и уплотнений регулятора.
• Проверяйте байпас. Если при закрытом пистолете давление в линии продолжает расти или регулятор шумит, его нужно обслужить.
• Защищайте от замерзания. Вода, оставшаяся в регуляторе на морозе, разрушает корпус.
• Используйте фильтр воды. Песок и окалина повреждают седло и запорный элемент.
• Проверяйте микровыключатель. В системах Total Stop самопроизвольные пуски двигателя — повод проверить регулятор, пистолет и соединения на утечки.
• Меняйте регулятор вовремя. Изношенный регулятор перегружает насос и сокращает его ресурс.

Почему покупать у официального поставщика

• Опыт в оборудовании высокого давления. Мы официальный поставщик Annovi Reverberi в России и хорошо знаем, как регуляторы работают в составе АВД.
• Широкий выбор. Регуляторы Hawk, R+M, Tecomec, Mazzoni и предохранительные клапаны на 140–560 бар.
• Склад в Москве. Позиции в наличии отгружаются быстро, что важно, когда пост стоит.
• Работа с юрлицами. Счёт с НДС, закрывающие документы, регулярные поставки для сервисов и сетей моек.
• Доставка по России. Отправляем транспортными компаниями в любой регион.
• Подбор по параметрам. Поможем выбрать регулятор по давлению, расходу, резьбам и типу системы.

Регулятор стоит несравнимо меньше насоса, но именно от него зависит, будет ли насос работать в безопасном режиме. Поэтому экономить на этом узле или ставить модель без запаса по давлению и расходу невыгодно. Мы поможем выбрать надёжный вариант, который соответствует параметрам вашего оборудования и продлит его ресурс.

Чтобы купить регулятор высокого давления, выберите модель в каталоге или отправьте заявку с параметрами вашего насоса — мы подберём подходящий вариант и подготовим счёт.
