Редукторы, фланцы и муфты

Редукторы, фланцы и муфты — это механические «переходники» между приводом и насосом высокого давления. Пока двигатель и насос стоят отдельно, их нужно соединить так, чтобы вал вращался без биения, нагрузка передавалась ровно, а при пуске и остановке не возникали удары. В разделе более 40 позиций по цене от 1 918 до 131 800 ₽: соединительные муфты, гибкие муфты и демпферы к ним, фланцы для насосов разных серий, редукторы. Представлены Hawk, Tecomec, PA, Mazzoni, IPG и UDOR. Раздел нужен сервисным мастерским, производителям АВД, монтажникам и службам эксплуатации, которым требуется собрать агрегат с нуля или заменить изношенный узел.

Такие детали редко бросаются в глаза, но именно от них зависит ресурс подшипников насоса и двигателя. Неточная посадка, изношенный демпфер или неподходящий фланец приводят к вибрации, греют подшипники и в итоге разрушают вал или сальники. Поэтому подбирать муфту и фланец стоит так же внимательно, как сам насос.

Муфты: как передаётся вращение

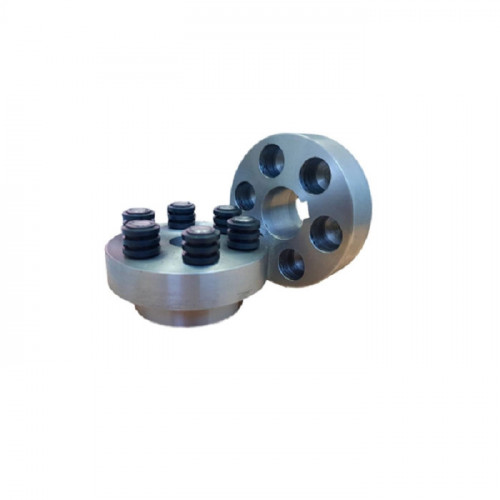

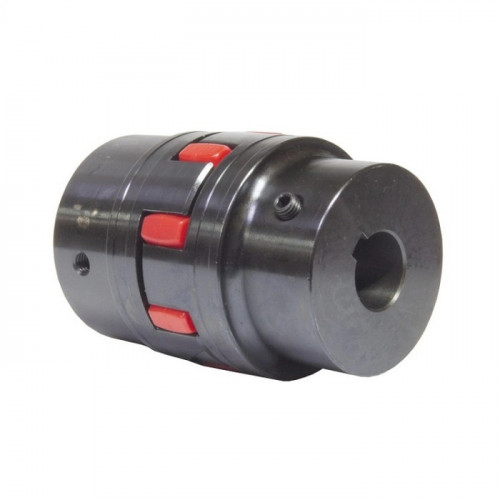

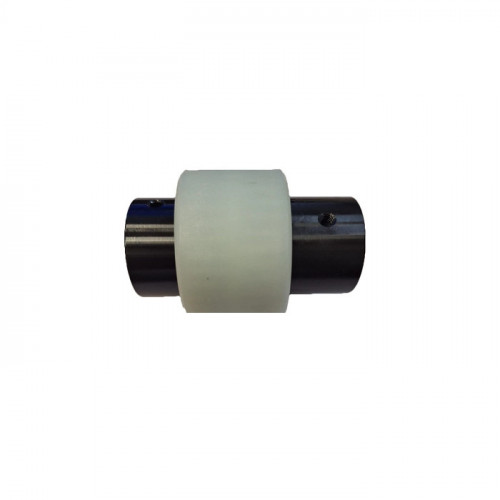

Муфта соединяет вал двигателя с валом насоса. В каталоге есть как простые соединительные муфты под конкретные диаметры валов — например, 24 на 32 мм или 24–28 мм, — так и гибкие муфты с демпфирующими элементами. Простая муфта подходит там, где валы выставлены точно и вибрации минимальны, гибкая — когда нужно сгладить неточности монтажа и смягчить пусковые рывки.

Соединительные муфты

Их выбирают по двум посадочным диаметрам: один отвечает за вал двигателя, второй — за вал насоса. Ошибка в миллиметр делает монтаж невозможным или приводит к люфту, поэтому диаметры нужно измерять штангенциркулем, а не брать по памяти. Обратите внимание на шпоночный паз: его ширина и глубина должны соответствовать шпонке на валу.

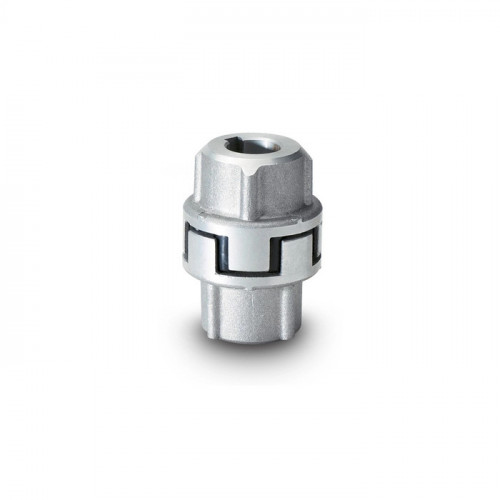

Гибкие муфты и демпферы

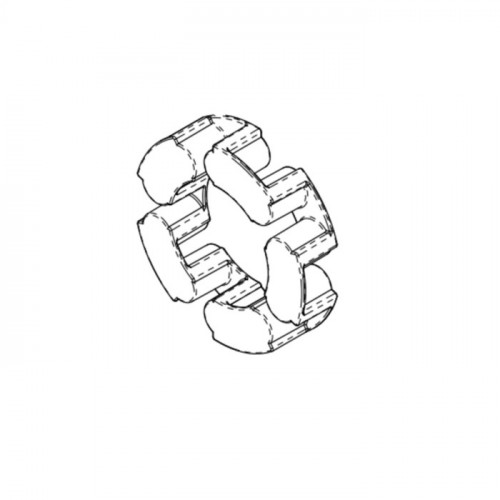

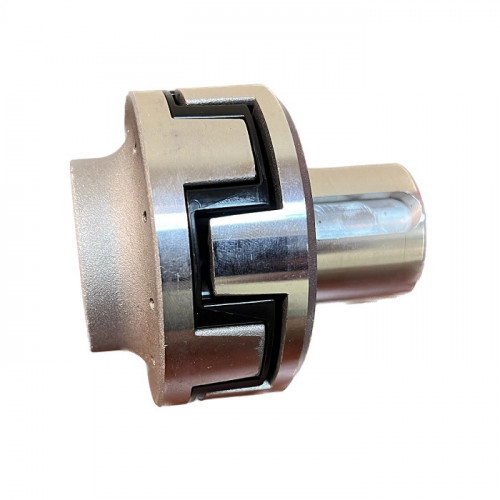

Гибкая муфта состоит из двух полумуфт и упругого элемента между ними. Элемент гасит вибрацию, компенсирует небольшие перекосы и защищает подшипники от ударных нагрузок. Демпфер — расходная деталь: со временем резина или полиуретан растрескивается и теряет упругость. В разделе есть демпферы, например для муфты M100/112. Признаки износа — стук при пуске, увеличенный люфт и вибрация при работе. Менять демпфер лучше заранее, не дожидаясь разрушения полумуфт.

Фланцы: связка насоса и двигателя

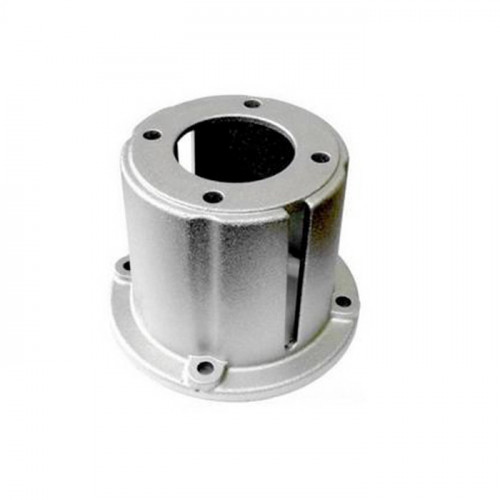

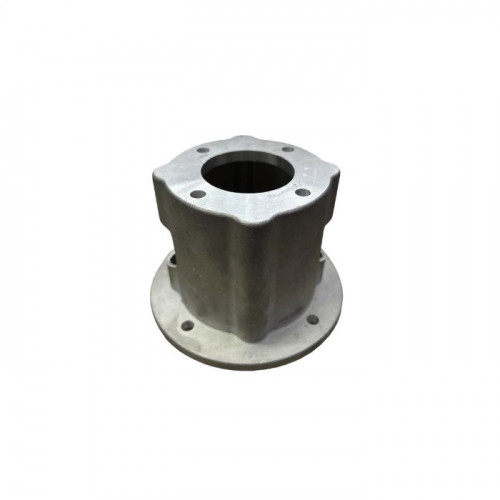

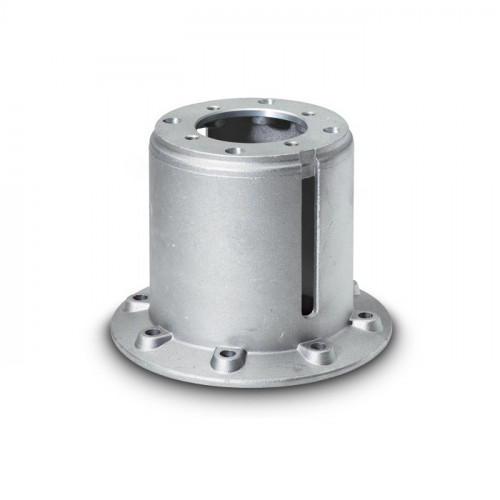

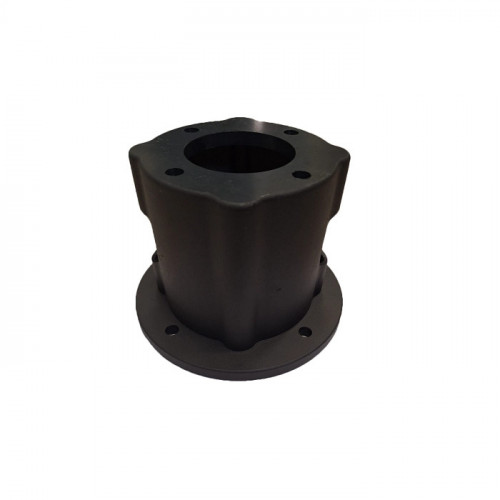

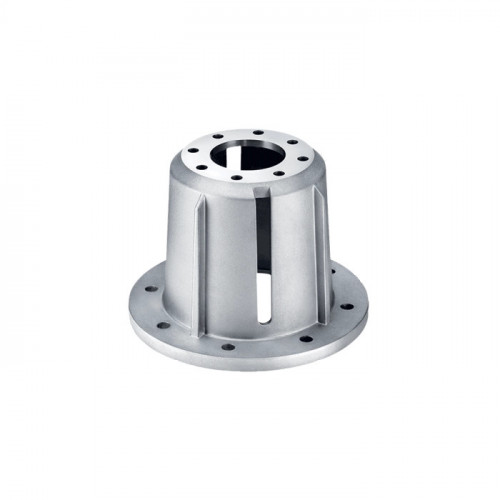

Фланец жёстко фиксирует насос относительно двигателя, определяет их соосность и защищает муфту от лишних нагрузок. В каталоге представлены фланцы для гибких муфт под двигатели с определёнными типоразмерами, а также фланцы для насосов отдельных серий: NMT, NPM, NMT-CW, NMT-HT, NLTI, NMT-EBCW и NHDP. Для каждого случая указан соответствующий артикул, поэтому подбирать нужно строго по серии насоса и по посадочным размерам двигателя.

• Серия насоса. Фланец рассчитан на корпус конкретной линейки, универсальных вариантов нет.
• Типоразмер двигателя. Посадочный диаметр, расположение отверстий и высота оси должны совпадать.
• Тип муфты. Фланец под гибкую муфту имеет своё окно и расстояние до вала.
• Артикул. Лучше сверять по номеру детали из каталога производителя, а не по внешнему виду.

Если вы собираете агрегат из отдельных компонентов, начните с выбора насоса высокого давления и уже под него подбирайте привод. Для насосов с готовым соединением смотрите раздел насосы с фланцем электродвигателя, а сам привод — в разделе электродвигатели.

Редукторы: когда нужен понижающий привод

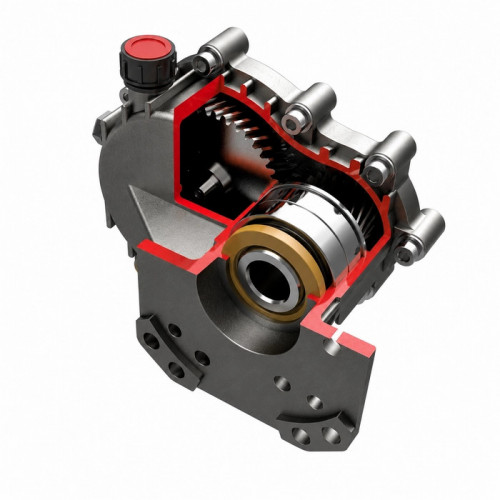

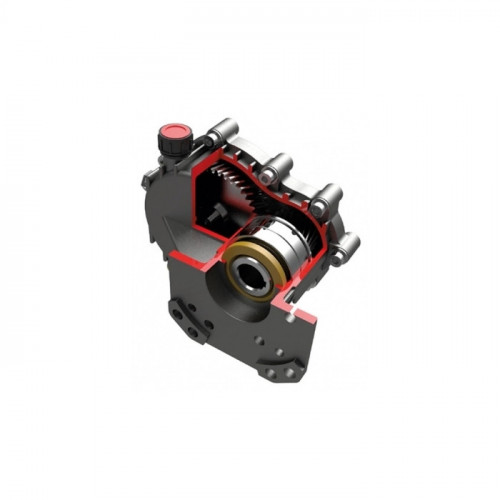

Редуктор снижает частоту вращения и повышает крутящий момент. Для насосов высокого давления он нужен в двух случаях: когда привод оборотистый, а насос рассчитан на меньшие обороты, и когда насос приводится от гидромотора или бензинового двигателя. В таких схемах редуктор или муфта с нужным передаточным числом определяют рабочий режим насоса. Подробнее о подборе привода читайте в разделах насосы для бензинового двигателя и насосы для гидромотора.

На что смотреть при выборе редуктора

• частота вращения на входе и выходе, передаточное число;
• передаваемая мощность и крутящий момент с запасом под пиковые нагрузки;
• тип и диаметр валов, способ крепления;
• направление вращения и расположение вала относительно корпуса;
• условия эксплуатации — влажность, температура, режим работы.

Среди позиций раздела есть и дорогие агрегаты ценой свыше ста тысяч рублей — это крупные узлы для мощных насосов. Для них особенно важно сверить параметры с паспортом насоса и привода до заказа.

Монтаж и обслуживание узла привода

Самое важное при сборке — соосность валов. Перекос в несколько десятых миллиметра заметно сокращает ресурс подшипников и муфты. Используйте линейку или индикатор, затягивайте крепёж равномерно и проверяйте, что насос сидит на фланце без перекоса. Шпонки должны входить плотно, но без усилия, стопорные винты — быть затянуты и зафиксированы.

Во время эксплуатации прислушивайтесь к узлу: стук, вибрация и нагрев — сигналы износа демпфера или ослабления крепежа. Регулярно осматривайте муфту, удаляйте грязь и следите, чтобы на неё не попадала вода и масло. При разборке насоса вместе с муфтой проверяйте состояние шпоночных пазов и посадочных мест. Если требуется заменить изношенные элементы самого насоса, посмотрите раздел запчасти и ремкомплекты.

Как подобрать комплект: пошаговый порядок

Чтобы не купить лишнего и не ждать повторной поставки, действуйте по порядку. Сначала определите насос: серию, артикул, диаметр и длину вала. Затем — привод: тип двигателя, мощность, типоразмер, диаметр вала. После этого выбирайте соединение: прямая фланцевая посадка, гибкая муфта или редуктор. Только когда схема понятна, подбирайте конкретные детали и сверяйте их по артикулам.

1. Запишите серию и артикул насоса, а также размеры посадочного места на корпусе.
2. Измерьте диаметр, длину и шпонку вала двигателя или снимите данные с шильдика.
3. Определите, нужна ли гибкая муфта и демпфер или достаточно жёсткого соединения.
4. Подберите фланец, который подходит и насосу, и двигателю.
5. Проверьте, нет ли необходимости в редукторе из-за разницы в оборотах.

Типичные ошибки и как их избежать

Самая частая проблема — покупка по внешнему сходству. Две муфты могут выглядеть одинаково, но отличаться диаметром отверстия на миллиметр или шириной шпоночного паза. Вторая ошибка — экономия на демпфере: изношенный упругий элемент выглядит мелочью, а на деле передаёт на подшипники весь удар при пуске. Третья — игнорирование соосности: даже новая муфта быстро разрушится, если двигатель и насос стоят с перекосом.

Ещё одна ловушка — смешивание деталей разных систем. Фланец и муфта одной серии рассчитаны друг на друга; заменив только одну деталь на «похожую», вы рискуете получить неправильное расстояние между валами или недостаточную посадку. Если не уверены, лучше обсудить схему заранее: это сэкономит время на повторных заказах и доработках по месту.

Для каких задач применяются эти узлы

Стационарные мойки самообслуживания и промышленные АВД часто собирают из отдельных компонентов: насос отдельно, двигатель отдельно, между ними фланец и муфта. Такая конструкция проще в обслуживании — любой элемент можно заменить без разборки всего агрегата. Муфты и редукторы также применяются в передвижных установках с бензиновым приводом и в системах с гидромотором, где нужно согласовать обороты и момент.

Что учесть заранее при замене узла

Если вы меняете муфту или фланец на работающем агрегате, снимите фотографии старого узла и запишите маркировку на деталях. Обязательно проверьте состояние шпоночных пазов, посадочных мест вала и уплотнений насоса: износ этих мест сведёт на нет эффект от новой детали. По возможности меняйте полумуфты и демпфер комплектом, чтобы не оставлять в узле старые изношенные элементы, и после монтажа сделайте пробный пуск без нагрузки.

Почему покупать у нас

• Поддерживаем склад в Москве, а нужное, чего нет в наличии, поставляем под заказ.
• Помогаем подобрать муфту, фланец или редуктор по серии насоса, двигателю и артикулу.
• Оформляем счёт с НДС для организаций.
• Отправляем заказы по всей России.
• Собственный сервис знает эти узлы изнутри и подскажет по сборке.

Редукторы, фланцы и муфты — от 1 918 ₽. Если сомневаетесь в совместимости, напишите нам в MAX: пришлите серию насоса, фото шильдика двигателя и размеры валов, и мы подберём подходящие детали. Поставляем оборудование и комплектующие Hawk, Tecomec, PA, Mazzoni, IPG и UDOR.
