Электромагнитные и пневмоклапаны

Электромагнитные и пневматические клапаны открывают и перекрывают поток по сигналу системы управления, без участия оператора. На них строится автоматика моечных установок: переключение программ на мойке самообслуживания, подача воды в бак, включение линий пены, воска и осмоса, коммутация постов на общей магистрали, дистанционное управление из операторской. В подразделе 29 клапанов от TOR, Titan, R+M и PA — как для линий низкого давления, так и для работы непосредственно на стороне высокого давления насосов Annovi Reverberi. Цены — от 3 530 ₽.

Рабочее давление клапанов в подразделе — от 10 до 280 бар, максимальное — до 310 бар. Пропускная способность — от 30 до 450 л/мин, допустимая температура среды — от 80 до 120 °C. Резьбы присоединения — от 1/4" до 1 1/4" внутренние, напряжение катушек — 12, 24 и 220 В.

Какие бывают электромагнитные и пневмоклапаны

Клапаны низкого давления

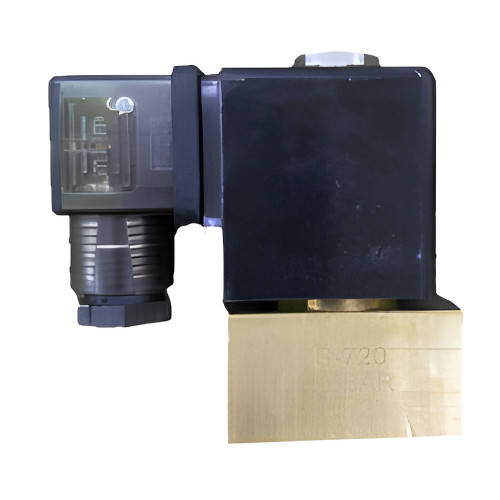

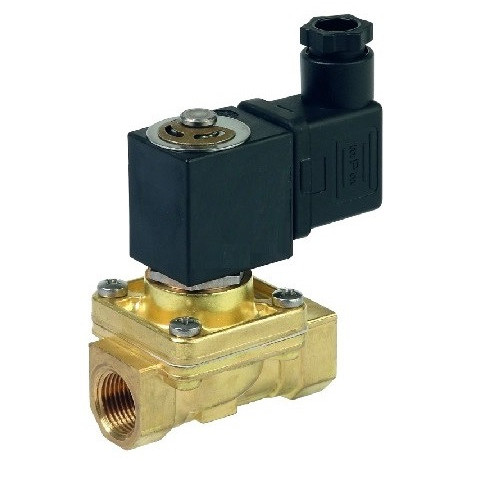

Рассчитаны на давление водопровода и вспомогательных линий — 10–16 бар. Ставятся на подачу воды в бак, на линии пены и химии, на подачу осмоса и умягчённой воды. В подразделе это клапаны Titan DN15, DN20 и DN25 с резьбой от 1/2" до 1", клапаны TOR SLP-20, SLP-20B и SLG-15 на 16 бар, клапан TOR на 10 бар, электромагнитный вентиль Suttner Bürkert на 10 бар в поставке R+M. Корпуса — из латуни или нержавеющей стали.

Клапаны среднего давления

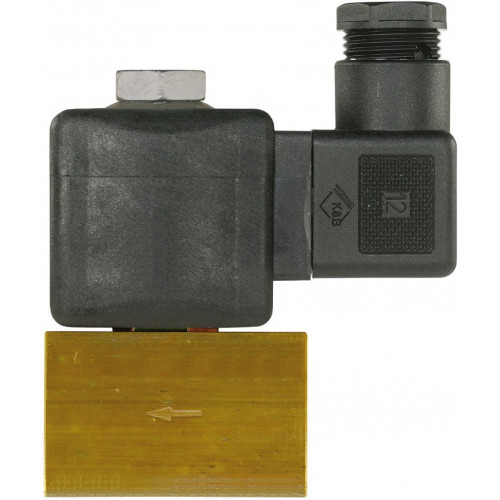

Промежуточный класс для технологических линий и систем дозирования: Titan DN 4,0 на 50 бар, Rapa SV04 на 130 бар, Titan DN10 на 160 бар с резьбой 3/8". Их используют там, где давление выше водопроводного, но ниже рабочего давления мойки.

Клапаны высокого давления

Работают непосредственно на линии высокого давления — например, TOR SMG на 200 бар с резьбами 1/4", 3/8" и 1/2" и Titan DN 2,0 на 200 бар. С их помощью переключают поток между постами, включают дополнительный пистолет или моечную головку, отсекают линию программы на мойке самообслуживания.

Нормально закрытые и нормально открытые

• Нормально закрытый (НЗ) — без питания клапан закрыт, при подаче напряжения открывается. Самая распространённая схема: при пропадании питания поток автоматически прекращается, это безопасно. В подразделе к этому типу относится большинство клапанов TOR, в том числе SMG, SLP-20 и SLP-20B.
• Нормально открытый (НО) — без питания открыт, при подаче напряжения закрывается. Его выбирают, когда поток должен идти по умолчанию и перекрываться только по команде. Пример — TOR SLG-15.

Пневмоклапаны

Пневматический клапан открывается и закрывается сжатым воздухом, который подаётся по команде от электромагнитного распределителя. Такие клапаны используют там, где нежелательна электрическая катушка в зоне брызг и пара, а также на больших проходах, где электромагниту не хватает усилия. Если на объекте уже есть компрессор и пневмосеть, пневмоклапаны позволяют сделать управление надёжным и простым.

Как выбрать клапан

Напряжение: 24 В или 220 В

На мойках самообслуживания и в зонах с водой предпочтительны катушки на 24 В: низкое напряжение безопаснее для людей, а управляющий контроллер обычно выдаёт именно такой сигнал. Катушки на 220 В удобны, когда клапан подключается напрямую к сети или реле без промежуточного блока питания. Обращайте внимание и на род тока: в обозначениях «−24 В» указывает на постоянный ток, «~24 В» — на переменный. Катушка постоянного тока, подключённая к переменному, будет гудеть и перегреваться, и наоборот.

Прямого действия или с сервоприводом

Небольшие клапаны на высокое давление обычно прямого действия: электромагнит сам поднимает затвор. Клапаны на большие проходы для водопровода чаще сервоуправляемые — они открываются за счёт перепада давления в самой линии и требуют минимального давления на входе. Если клапан ставится после бака самотёком, где перепада почти нет, нужна модель, которая открывается при нулевом перепаде.

Быстрое закрытие и гидроудар

Электромагнитный клапан прямого действия закрывается за доли секунды. На линии высокого давления с большим расходом это вызывает гидроудар — такой же, как при резком отпускании курка пистолета, только без участия регулятора. Поэтому клапаны высокого давления ставят в схему так, чтобы регулятор насоса успевал перевести поток в байпас: например, сначала переключают программу, а затем отсекают старую линию. На длинных магистралях полезно добавить гидрокомпенсатор, а предохранительный клапан на насосе обязателен в любой автоматизированной схеме.

Режим работы катушки

В паспорте катушки указывают допустимую продолжительность включения. Катушки со стопроцентным режимом можно держать под напряжением сколько угодно — они подходят для клапанов, которые открыты всю смену. Для коротких импульсных включений достаточно катушек с меньшим режимом. Если клапан НЗ должен быть открыт большую часть времени, разумнее выбрать клапан НО той же серии: катушка будет включаться только для перекрытия, прослужит дольше и меньше нагреет корпус.

Совместимость с аппаратами Annovi Reverberi

Электромагнитные клапаны встраиваются в линию, поэтому к насосам Annovi Reverberi подходят по резьбе, давлению и расходу. Типичные схемы:

• Мойка самообслуживания. Насос AR работает на общую линию, клапаны высокого давления переключают поток на программы «вода», «пена», «воск», а клапаны низкого давления подают химию и осмос.
• Подача воды в бак. Клапан на 10–16 бар с поплавковым датчиком поддерживает уровень, защищая насос от работы всухую.
• Несколько постов на одном насосе. Клапаны на 200 бар коммутируют посты, а регулятор насоса обеспечивает разгрузку.
• Облегчённый пуск. Клапан на байпасе открывается при старте двигателя и сбрасывает давление, после разгона закрывается.

Опишите схему вашей установки: насос, количество постов, программы и тип контроллера — подберём клапаны с нужным давлением, напряжением и присоединением. Регуляторы, предохранительные и обратные клапаны для обвязки насоса найдёте в разделе регуляторы высокого давления.

Эксплуатация и уход

• Ставьте фильтр перед клапаном. Мелкие каналы пилотного управления забиваются окалиной, и клапан перестаёт открываться или закрываться.
• Защищайте катушку от воды. Проверяйте уплотнение разъёма и кабельного ввода, не направляйте струю на клапан.
• Не держите катушку под напряжением дольше, чем нужно, если она не рассчитана на постоянное включение: перегрев сокращает её ресурс.
• Соблюдайте направление потока — оно указано стрелкой на корпусе. Перевёрнутый клапан не закроется.
• Сливайте воду на зиму. Особенно на мойках самообслуживания в неотапливаемых помещениях: лёд разрушает мембрану и корпус.
• Меняйте ремкомплекты мембран на клапанах с сервоуправлением при первых признаках подтекания.

Признаки неисправности

• клапан не открывается при подаче напряжения — сгорела катушка, окислился разъём или заклинил сердечник;
• клапан не закрывается полностью — грязь в седле или износ уплотнения затвора;
• катушка сильно греется и гудит — неверное напряжение или род тока;
• клапан открывается с задержкой — засорены каналы пилотного управления или недостаточен перепад давления.

Часто неисправность устраняется заменой катушки или ремкомплекта без демонтажа корпуса из линии. Прежде чем менять клапан, проверьте мультиметром напряжение на разъёме в момент команды: нередко причина не в клапане, а в реле, контроллере или обрыве провода. На мойках самообслуживания полезно держать запасную катушку каждого используемого напряжения.

Монтаж и подключение

Клапан устанавливают катушкой вверх или под небольшим углом, чтобы в полости сердечника не скапливались грязь и конденсат. Трубопровод перед монтажом промывают: стружка и обрывки ленты — частая причина отказов новых клапанов в первые дни работы. Кабель подводят с петлёй вниз, чтобы стекающая по нему вода не попадала в разъём. Если клапан стоит на вибрирующей раме насоса, закрепите его хомутом, чтобы резьба не расшатывалась.
