Шланги высокого давления

Шланги высокого давления — расходный, но критически важный элемент любой мойки: через них вода под давлением в сотни бар идёт от насоса к пистолету. Надёжность шланга определяет безопасность оператора, а его диаметр и длина — реальное давление на форсунке. В этом разделе собраны шланги и рукава для аппаратов высокого давления, соединительные шланги для обвязки насосов и защита от перегибов. Представлены изделия R+M Suttner (Германия), TORNADO и IPC Portotecnica (Италия) — всего 14 позиций. Купить шланг высокого давления для мойки можно по цене от 89 ₽ (защитные элементы) — стоимость шланга зависит от длины, диаметра, рабочего давления и типа оплётки.

Раздел дополняет насосное оборудование Annovi Reverberi: подобрав насосный моноблок для сборки мойки или заменив изношенный шланг на действующем аппарате, здесь можно выбрать шланг с подходящим рабочим давлением и присоединением.

Характеристики и модельный ряд

По данным каталога, рабочее давление шлангов раздела составляет от 200 до 400 бар, максимальная температура воды на входе — от 60 до 150 °C, длина готовых шлангов — от 0,5 до 12 метров. Внутренний диаметр — DN06 (6 мм) и DN08 (8 мм). Оплётка — металлическая или пластиковая (текстильная).

Рукава на метраж

Рукав R+M 2SN DN06 рассчитан на рабочее давление 400 бар и температуру воды на входе до 150 °C — это максимальные значения в разделе, и такой рукав подходит в том числе для аппаратов с нагревом воды. Рукава R+M Carwash Comfort выпускаются в диаметрах DN06 и DN08 на 200 бар и 60 °C, в синем цвете, привычном для автомоек. Рукав продаётся по метру: из него изготавливают шланг нужной длины с опрессовкой фитингов.

Готовые шланги

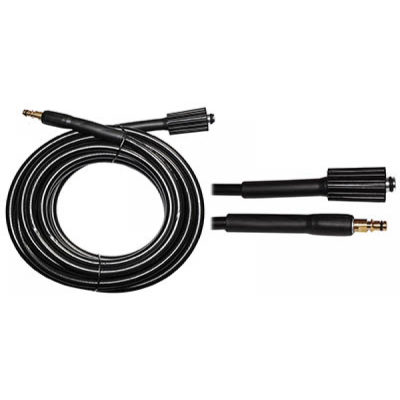

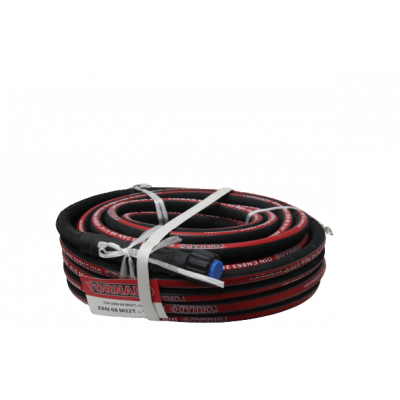

Для моек самообслуживания предназначен шланг R+M DN06 длиной 5 метров на 200 бар с металлической оплёткой и фитингами «гайка — гайка». Для бытовых аппаратов Karcher нового стандарта есть шланги DN06 на 200 бар длиной 9 и 12 метров, а для систем Easy Lock — шланг DN06 на 250 бар длиной 10 метров. Короткий соединительный шланг R+M длиной 0,5 метра на 250 бар используется при обвязке насоса и оборудования внутри корпуса мойки.

Защита от изгиба

Пружинные защиты R+M Suttner надеваются на шланг у фитинга — в месте, где он чаще всего переламывается. В разделе есть варианты под шланги с наружным диаметром 14,5 и 15,5 мм, а также под DN8 с наружным диаметром около 18 мм.

Где применяются шланги высокого давления

• Автомойки и мойки самообслуживания — шланги от поста к пистолету, работающие в интенсивном режиме много часов в день;
• Профессиональные аппараты высокого давления — замена штатного шланга или его удлинение;
• Бытовые мойки — замена повреждённого или короткого шланга на аппаратах Karcher и совместимых;
• Сборка моечного оборудования — соединение насоса, байпаса, фильтров и выходного штуцера внутри корпуса;
• Сельское хозяйство и производство — мойка техники, оборудования, помещений ферм;
• Аппараты с нагревом воды — рукав 2SN, рассчитанный на температуру до 150 °C.

При сборке мойки на базе насосного моноблока шланг подбирают одновременно с остальной гидравликой. Насосные моноблоки Annovi Reverberi в нашем каталоге развивают от 60 до 150 бар, поэтому для них подходят шланги с рабочим давлением 200 бар и выше — это обеспечивает необходимый запас прочности. Внутри корпуса аппарата насос соединяют с регулятором и выходным штуцером короткими соединительными шлангами, а к пистолету идёт основной шланг длиной 5–12 метров. Если мойка будет стационарной, со шлангом на барабане, удобно заказать рукав на метраж и изготовить шланг точно по месту.

В сельском хозяйстве шланги высокого давления используют для мойки техники после полевых работ, очистки опрыскивателей от остатков препаратов, мойки животноводческих помещений и оборудования. Здесь важна стойкость наружного слоя к навозу, маслам и моющим средствам, а также достаточная длина, чтобы доставать до всех частей крупной техники без перестановки аппарата.

Как выбрать шланг высокого давления

Рабочее давление

Рабочее давление шланга должно быть не ниже максимального давления насоса, а лучше — с запасом. Если насос развивает 150 бар, шланг на 200 бар будет работать в комфортном режиме; для насосов на 200 бар и выше выбирайте шланги на 250–400 бар. Не путайте рабочее давление с разрывным — последнее в несколько раз выше и характеризует лишь запас прочности, а не допустимую нагрузку.

Температура

Шланги с пластиковой оплёткой и большинство бытовых шлангов рассчитаны на холодную воду до 60 °C. Для аппаратов с нагревом воды нужен рукав, рассчитанный на высокую температуру, например R+M 2SN до 150 °C. Использование «холодного» шланга на горячей воде приводит к размягчению внутреннего слоя и разрыву.

Диаметр и длина

Чем длиннее шланг и меньше его внутренний диаметр, тем больше потери давления. Для большинства моек с подачей до 15 л/мин достаточно DN06; для мощных аппаратов и длинных линий лучше DN08. Не берите шланг длиннее, чем реально нужно: лишние метры — это потеря давления и лишний вес в руках оператора.

Присоединение

• Проверьте тип резьбы на аппарате и пистолете — распространённый стандарт для профессиональных моек M22.
• Обозначения ГХГ, ГХШ и ШхГ описывают концевые фитинги: «гайка — гайка», «гайка — штуцер» и «штуцер — гайка».
• Для бытовых аппаратов Karcher важно различать старый и новый стандарт присоединения, а также систему Easy Lock.

Оплётка

Шланги со стальной оплёткой прочнее, лучше держат давление и температуру и меньше раздуваются под нагрузкой. Шланги с пластиковой (текстильной) оплёткой легче и мягче — их удобнее перемещать при работе, но они рассчитаны на более низкое давление и температуру. Маркировка 2SN означает рукав с двумя слоями стальной проволочной оплётки, 1SN — с одним слоем.

Как подобрать замену старому шлангу

Если нужно заменить шланг на действующем аппарате, соберите несколько данных. Первое — максимальное давление аппарата, оно указано на шильдике насоса или в паспорте мойки. Второе — температура воды: работает ли аппарат только на холодной воде или имеет котёл нагрева. Третье — тип присоединения на обоих концах: резьба, гайка или штуцер, быстроразъёмное соединение. Четвёртое — длина, которой реально пользуется оператор. Наконец, посмотрите маркировку на наружном слое старого шланга: там обычно указаны диаметр, рабочее давление и тип оплётки. С этими данными подбор занимает несколько минут, а ошибка с резьбой или стандартом присоединения исключена.

Шланги для моек самообслуживания

На постах самообслуживания шланг работает в самых тяжёлых условиях: его тянут в разные стороны, волочат по полу, переезжают колёсами, а сменяются операторы каждые несколько минут. Для таких постов используют шланги с металлической оплёткой, прочным наружным слоем и обязательной защитой от изгиба у фитингов. Шланг R+M длиной 5 метров на 200 бар рассчитан именно на такую эксплуатацию, а защиты R+M Suttner разных цветов позволяют дополнительно маркировать посты.

Конструкция и материалы

Шланг высокого давления — многослойная конструкция. Внутренний слой из маслобензостойкой резины или термопластика контактирует с водой и моющими средствами. Поверх него идёт силовой слой — оплётка из стальной проволоки или синтетических нитей, которая воспринимает давление. Наружный слой защищает оплётку от истирания, ультрафиолета, масла и химии.

На концах шланга опрессованы фитинги — гайки и штуцеры. Качество опрессовки определяет надёжность шланга не меньше, чем сам рукав: именно у фитинга происходит большинство разрывов. Поэтому для изготовления шлангов из метражного рукава нужны фитинги и оборудование для опрессовки, рассчитанные на соответствующий диаметр и давление.

Защита от изгиба — стальная пружина, которая надевается на шланг рядом с фитингом и не даёт ему перегнуться под острым углом. Это простой и дешёвый способ заметно продлить срок службы шланга в местах, где его постоянно тянут и перегибают.

Обслуживание и замена

Шланг высокого давления — расходник, и его состояние нужно контролировать регулярно:

• Осматривайте шланг перед работой: вздутия, трещины наружного слоя, оголённая оплётка — повод немедленно заменить его.
• Не перегибайте шланг под острым углом и не наезжайте на него автомобилем.
• Не тяните аппарат за шланг — нагрузка приходится на опрессовку фитинга.
• После работы сбрасывайте давление, сматывайте шланг на барабан или в бухту без перекручивания.
• Храните шланг в защищённом от мороза и прямого солнца месте.
• Используйте защиту от изгиба на шлангах моек самообслуживания и в местах постоянного перегиба.

Срок службы шланга зависит прежде всего от интенсивности эксплуатации. На бытовой мойке он может прослужить много лет, на посту самообслуживания с круглосуточной работой — существенно меньше. Поэтому владельцам автомоек выгодно держать запасной шланг и комплект защит на складе, чтобы замена занимала минуты и пост не простаивал. Регулярная ротация шлангов между постами с разной нагрузкой также помогает выровнять износ.

Повреждённый шланг высокого давления опасен: разрыв под давлением может травмировать оператора струёй воды или ударом фитинга. Ремонтировать шланг изолентой или хомутами недопустимо — только замена.

Почему покупать у официального поставщика

Мы поставляем насосы Annovi Reverberi и подбираем к ним совместимые комплектующие проверенных производителей — R+M Suttner, TORNADO, IPC Portotecnica. Это позволяет собрать мойку или обслужить существующий аппарат у одного поставщика.

• Шланги, рукава и защиты хранятся на складе в Москве.
• Работаем с юридическими лицами по счёту с НДС — удобно для автомоек, сервисов и производителей оборудования.
• Отправляем заказы по России транспортными компаниями.
• Поможем подобрать шланг под давление, температуру и присоединение вашего аппарата.

Покупая насос и шланг у одного поставщика, вы получаете согласованную систему: давление, подача и присоединения проверены заранее, и не возникает ситуации, когда новый шланг не подходит по резьбе или не выдерживает давление аппарата. Для сервисных компаний это ещё и экономия времени на закупках — все комплектующие для ремонта мойки можно заказать одним счётом.

Для полноценной мойки с пенной обработкой посмотрите также раздел пенокомплектов для автомойки.
