Быстроразъёмное соединение (быстросъём, байонет, БРС) позволяет подключать и отключать пистолет, копьё, рукав или насадку за секунды — без ключей и без сматывания резьбы. На профессиональной мойке это экономит время на каждой смене инструмента и бережёт резьбу от износа. В подразделе 119 позиций: байонеты (гнёзда) и ниппели разных систем, бытовые коннекторы и переходные адаптеры. Производители — R+M, PA, RC, TOR, FBK, Better Cleaning, Mecline, Vikan, MTM и Schavon. Соединения подходят для аппаратов и насосов Annovi Reverberi, в том числе для перевода бытовой мойки на профессиональную оснастку. Цены — от 430 ₽.
Рабочее давление быстросъёмов в подразделе — от 5 до 600 бар, максимальное — до 660 бар. Допустимая температура воды — от 70 до 160 °C. Это и лёгкие соединения для линий пены и ополаскивания, и усиленные разъёмы для насосов сверхвысокого давления.
Какие бывают быстроразъёмные соединения
Любой быстросъём состоит из двух частей: байонета (гнезда с подпружиненной муфтой и шариками или защёлкой) и ниппеля (штекера с проточкой под фиксатор). Части разных систем между собой не стыкуются, поэтому главное при выборе — определить систему.
Основные системы для моек высокого давления
- KW / ARS25 — компактная система, которую часто ставят между пистолетом и копьём. Байонеты выпускаются в латунном и нержавеющем исполнении, с наружной резьбой 1/4" под пистолет, ниппели — с внутренней 1/4" под копьё. Рабочее давление — около 250 бар.

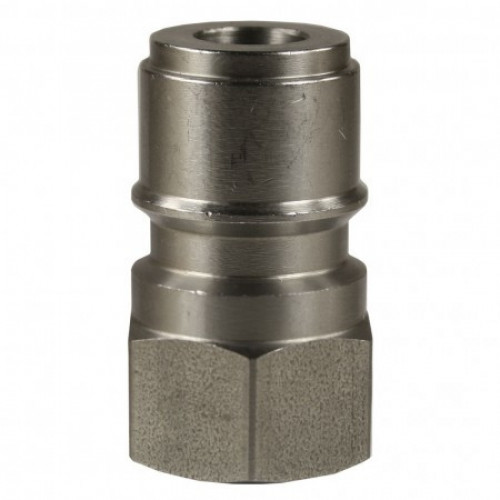

- ST45 / ARS220 / ARS350 — более крупная система для рукавов и копий с большим расходом. Есть модели из оцинкованной и нержавеющей стали, на 220, 250, 350 и 500 бар, с проходом DN08–DN12 и резьбами 1/4", 3/8" и М22х1,5.

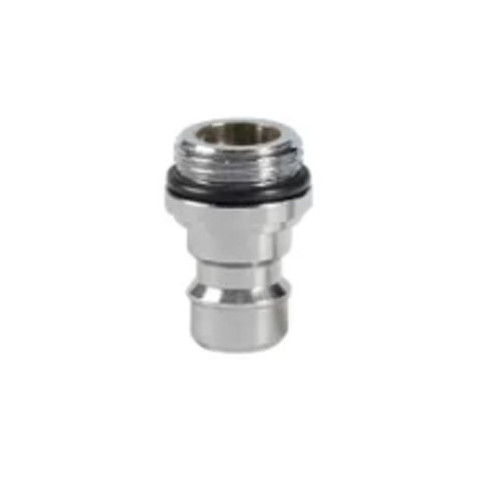

- ST3100 / ARS178 — система для рукавов и оборудования с большим расходом: проход DN10–DN12, резьбы 1/4" и 1/2", давление до 250 бар.
- ST45-600 — вариант для сверхвысокого давления.

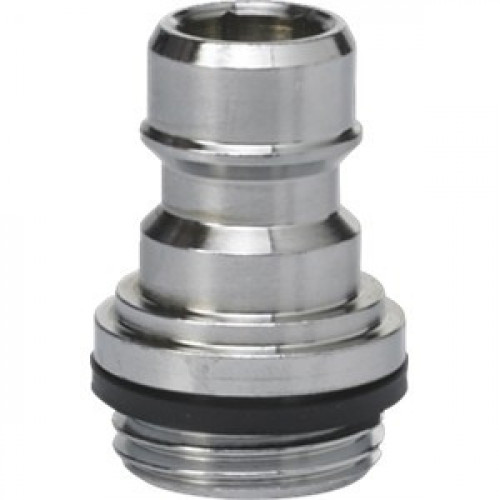

- Nito — система для низкого давления: линии подачи воды, пены и дезинфекции. Широко используется в пищевой промышленности вместе с гигиеническим оборудованием Vikan.
Разные производители выпускают совместимые между собой разъёмы одной системы. В подразделе такие пары отмечены двойным названием: например, байонет R+M ST45 стыкуется с ниппелем PA ARS220 того же типоразмера. Но ниппель ARS350 не подойдёт в байонет ARS178, даже если резьбы у них одинаковые.
Бытовые коннекторы и переходники

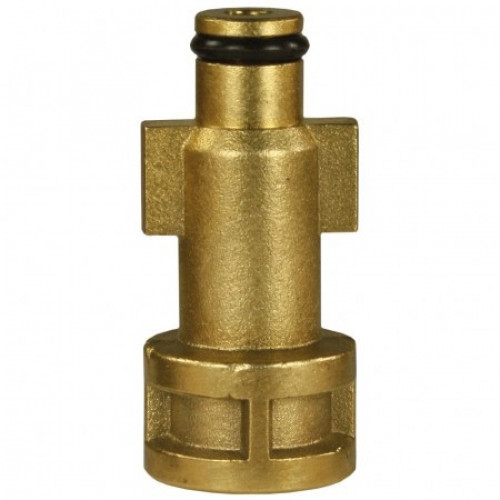

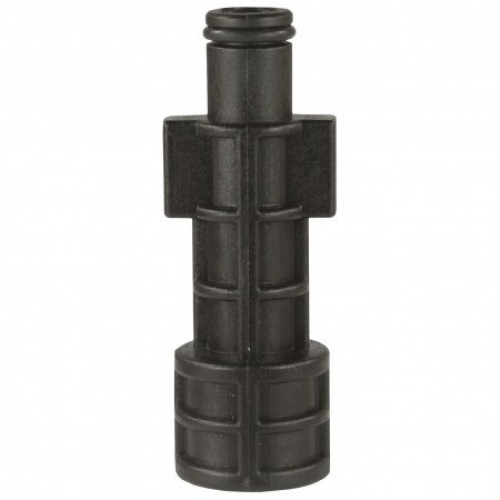

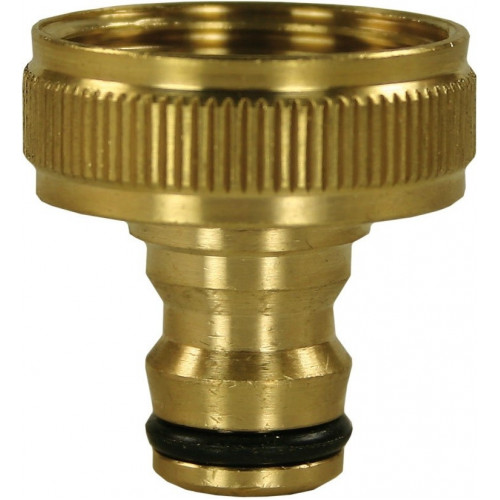

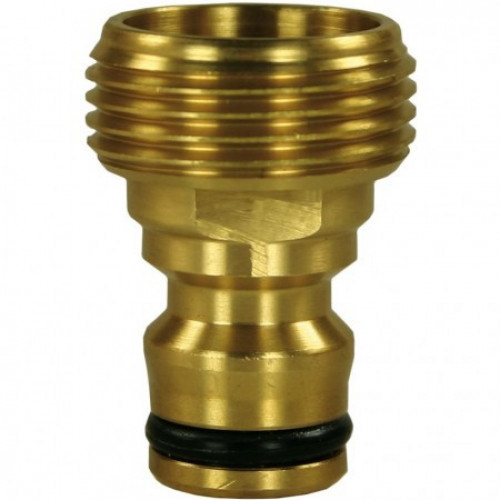

Бытовые мойки разных брендов используют собственные фирменные быстросъёмы. Чтобы подключить к такой мойке профессиональный пистолет или рукав, нужен переходник. В подразделе есть адаптеры, например, со старого разъёма LAVOR на М22х1,5, на разъём AR и на бытовой разъём Portotecnica, а также бытовые коннекторы из латуни.
Материал и маркировка
Байонеты и ниппели делают из латуни, нержавеющей и оцинкованной стали. Латунь хорошо работает на автомойках, нержавейка — в пищевой промышленности, с агрессивной химией и горячей водой, оцинковка — недорогой вариант для рукавов. Многие байонеты имеют цветную маркировку муфты, например синюю или чёрную: она помогает оператору не путать разъёмы разных линий на одном посту.
Как выбрать быстроразъёмное соединение
| Параметр | На что влияет | Как подобрать |
|---|---|---|
| Система (KW, ST45, ST3100, Nito и др.) | Совместимость байонета и ниппеля | Определите, какая система уже стоит на посту, и берите ответную часть той же системы |
| Рабочее давление | Надёжность фиксации и уплотнения | Не ниже давления насоса. В подразделе — от 5 до 600 бар |
| Проход (DN08, DN10, DN12) | Потери давления на разъёме | Чем больше подача насоса, тем больше проход. Для 30–40 л/мин и выше — DN10–DN12 |
| Резьба | Присоединение к пистолету, копью, рукаву | 1/4", 3/8", 1/2" (наружная или внутренняя), М22х1,5 |
| Температура | Стойкость уплотнительного кольца | Для горячей воды — модели до 150–160 °C |
| Материал | Стойкость к коррозии и химии | Латунь, нержавейка, оцинковка — по условиям работы |
Проход и потери давления
Узкий байонет на насосе с большой подачей работает как лишняя форсунка: на нём теряется давление, соединение греется, кольцо изнашивается быстрее. Для бытовых и лёгких профессиональных моек на 10–15 л/мин хватает компактной системы KW. Для насосов с подачей 20–40 л/мин и выше выбирают ST45 или ST3100 с проходом DN10–DN12.
Где ставить быстросъём
- Между пистолетом и копьём — чтобы быстро менять копья разной длины, турбофрезу, пескоструйную насадку.
- На выходе насоса или катушки — чтобы отсоединять рукав без ключей.
- Между рукавами — для наращивания длины магистрали.
- На линиях пены и ополаскивания — низконапорные разъёмы типа Nito.
- На стационарном оборудовании — чтобы быстро отключать моечную головку, пенокомплект или дополнительный пистолет без остановки всей линии.
Единая система на всей мойке
Если на автомойке несколько постов, имеет смысл перевести их на одну систему быстросъёмов. Тогда любое копьё, турбофреза или пескоструйная насадка подходит к любому пистолету, а запас уплотнительных колец и ниппелей нужен только одного типа. На практике чаще всего выбирают KW для связки «пистолет — копьё» и ST45 или ST3100 для рукавов. Переход обычно окупается за несколько месяцев за счёт сокращения простоев и сохранённых резьб на пистолетах.
Гигиенические разъёмы
На пищевых производствах к соединениям предъявляются отдельные требования: нержавеющий корпус, отсутствие щелей, где могут задерживаться остатки продукта, стойкость к дезинфицирующим растворам. Для таких объектов в подразделе есть разъёмы системы Nito и соединения, которые используются с гигиеническим оборудованием Vikan. Их применяют на линиях подачи воды и пены низкого давления, а на линии высокого давления ставят нержавеющие байонеты и ниппели ARS350 или ST45.
Совместимость с аппаратами Annovi Reverberi
Быстроразъёмные соединения стыкуются с аппаратом через резьбу, поэтому работают с любыми мойками, если давление и проход подобраны правильно. Для профессиональных установок на насосах Annovi Reverberi обычно используют резьбы 3/8" и 1/2" на рукаве и 1/4" на копье — под них в подразделе есть байонеты и ниппели всех основных систем.
Для бытовых моек AR с фирменным разъёмом предусмотрены переходные адаптеры: с их помощью к мойке можно подключить рукав или пистолет с М22х1,5, а через байонет — уже любую профессиональную оснастку. Если вы не знаете, какая система стоит на вашем пистолете, пришлите фото ниппеля и байонета крупным планом — мы определим систему и подберём ответную часть. Подобрать пистолет, копьё или форсунку к быстросъёму можно в разделе аксессуары для автомойки.
Эксплуатация и уход
Быстросъём — механическое соединение, которое постоянно открывают и закрывают. Его ресурс определяется уплотнительным кольцом и чистотой.
- Никогда не расстыковывайте соединение под давлением. Сначала выключите насос и сбросьте давление, нажав на курок пистолета.
- Меняйте уплотнительные кольца. Если стык подтекает, кольцо изношено. Не пытайтесь «дотянуть» разъём — у быстросъёма нет затяжки, есть только кольцо.
- Держите ниппель чистым. Песок на ниппеле царапает кольцо и мешает шарикам фиксатора. Не кладите отсоединённое копьё на пол.
- Проверяйте фиксацию. После стыковки потяните копьё — оно не должно выходить из байонета. Изношенные шарики или ослабшая пружина — повод заменить байонет.
- Смазывайте кольца. Силиконовая смазка облегчает стыковку и продлевает жизнь уплотнения.
- Промывайте после химии. Особенно латунные и оцинкованные разъёмы: кислотные составы разрушают поверхность ниппеля.
Почему не стоит смешивать системы
Иногда ниппель чужой системы «почти» входит в байонет и даже держит на холостом ходу. Под давлением такое соединение может вырвать, и копьё вылетит с большой силой. Используйте только ответные части одной системы и одного типоразмера.
Запас на посту
Уплотнительные кольца байонетов изнашиваются быстрее любой другой детали соединения, особенно при частой смене копий и работе с горячей водой. Держите на посту несколько запасных колец нужного размера и хотя бы один запасной ниппель на каждую систему. Замена кольца занимает минуту и не требует инструмента, а подтекающий разъём на высоком давлении не только теряет воду, но и размывает посадочное место — после этого байонет придётся менять целиком.
Износ ниппеля
Ниппель изнашивается медленнее кольца, но тоже не вечен. Проточка под шарики со временем разбивается, а поверхность, на которой сидит кольцо, покрывается царапинами от песка. Такой ниппель рвёт даже новое уплотнение, и стык начинает течь уже через несколько дней после ремонта. Если после замены кольца утечка быстро возвращается, осмотрите ниппель и при необходимости замените его вместе с кольцом — это недорого и снимает проблему надолго.
