Гидрокомпенсаторы

Гидрокомпенсатор (гидроаккумулятор, демпфер пульсаций) — небольшой баллон с газовой полостью, который ставят на выход плунжерного насоса. Он сглаживает пульсации давления, гасит гидроудары при закрытии пистолета и снижает вибрацию рукава, манометра и регулятора. На мойках с одним-двумя плунжерами разница особенно заметна: струя становится ровнее, рукав перестаёт «бить», а детали системы служат дольше. В подразделе 7 гидрокомпенсаторов от R+M, PA, TOR, RC и MTM — все с резьбой 3/8" и подходят для насосов Annovi Reverberi. Цены — от 7 400 ₽.

Рабочее давление моделей подраздела — от 210 до 270 бар, допустимая температура — 80–85 °C. Объём газовой камеры — от 0,1 до 0,35 л. У части моделей указан рабочий диапазон давления, например 25–220 бар, 40–210 бар или 40–270 бар.

Какие бывают гидрокомпенсаторы

Как он работает

Плунжерный насос подаёт воду порциями: каждый ход плунжера — толчок давления, между толчками — провал. На трёхплунжерном насосе пульсации меньше, на одно- и двухплунжерных — заметнее. Внутри гидрокомпенсатора мембрана разделяет водяную и газовую полости. В момент пика вода сжимает газ и заходит в баллон, в момент провала газ выталкивает её обратно в линию. В результате давление на выходе выравнивается, а пиковые значения срезаются.

Гидрокомпенсаторы и гидропневмокомпенсаторы

В подразделе встречаются оба названия. По сути это одно и то же устройство: газовая подушка за мембраной. Название «гидропневмокомпенсатор» подчёркивает наличие газовой камеры с предварительной закачкой. Выбирать нужно не по названию, а по давлению, объёму и резьбе.

По объёму камеры

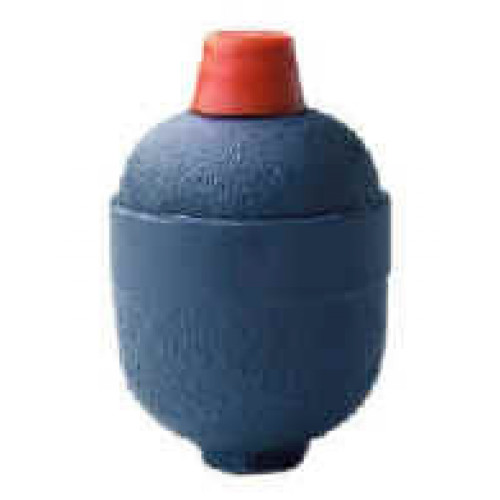

• 0,1 л — компактные модели для небольших насосов с подачей до 15 л/мин и рабочим давлением до 210 бар. Пример — модель PA на 40–210 бар.

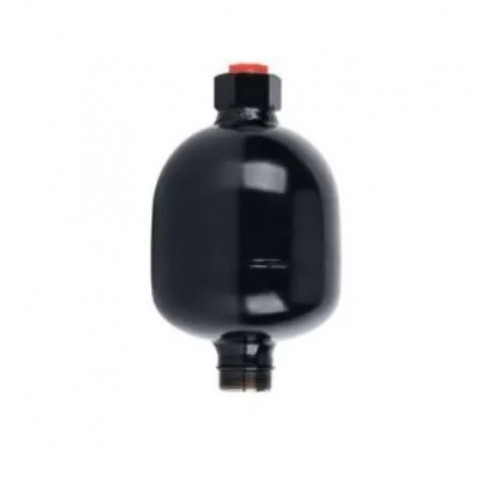

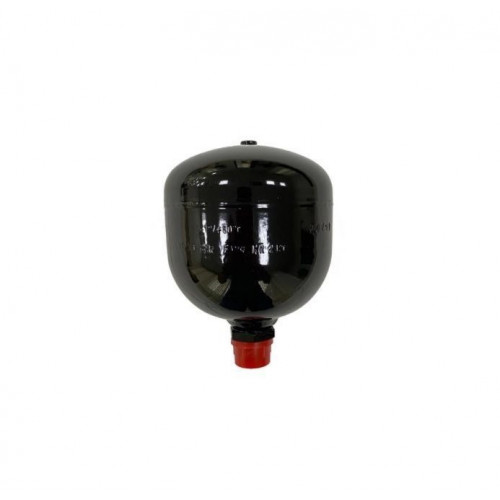

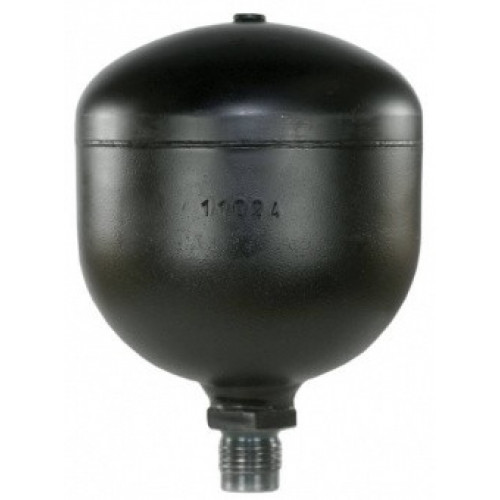

• 0,16–0,21 л — универсальный вариант для профессиональных моек: гидропневмокомпенсатор RC на 210 бар, модели TOR на 250 бар и R+M на 25–220 бар.

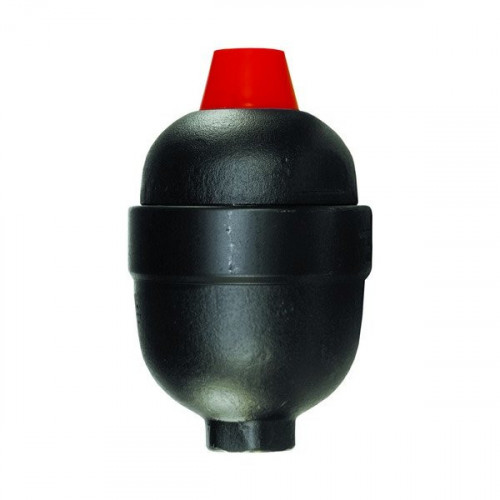

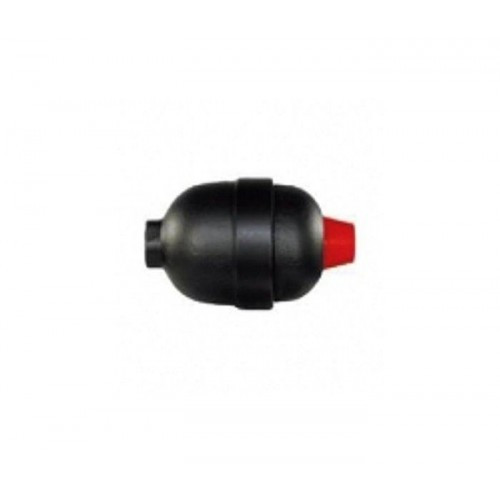

• 0,35 л — увеличенный объём для насосов с большой подачей и выраженными пульсациями. R+M выпускает такие модели на 40–210 и 40–270 бар.

По типу резьбы

Все модели в подразделе имеют присоединение 3/8": у одних это наружная резьба, у других — внутренняя. Наружная удобна для установки прямо в отверстие насоса или тройник, внутренняя — для монтажа на штуцер или переходник.

Как выбрать гидрокомпенсатор

Давление предварительной закачки

Газовая камера заправлена азотом под определённым давлением. Демпфер работает эффективно, когда рабочее давление насоса выше давления закачки, но не слишком сильно. Именно поэтому у моделей указан рабочий диапазон: при давлении ниже нижней границы мембрана не двигается, и демпфирования нет; при давлении выше верхней — газ сжат до предела, и эффект тоже пропадает. Если насос работает в широком диапазоне давлений, выбирайте модель, у которой рабочая точка приходится на середину диапазона.

Почему в камере азот

Газовую камеру заправляют азотом, а не воздухом. Азот инертен, не вызывает коррозии внутри баллона и меньше диффундирует через мембрану. Поэтому качественный гидрокомпенсатор сохраняет давление закачки долго, а падение эффективности со временем обычно связано с износом мембраны от пульсаций и температуры.

Объём и подача насоса

Чем больше подача за один ход плунжера, тем больший объём воды гидрокомпенсатор должен «принять» на пике. Для насосов на 10–15 л/мин хватает 0,1 л. Для профессиональных насосов на 15–21 л/мин оптимальны 0,16–0,21 л. Для насосов с подачей выше 21 л/мин или с одним-двумя плунжерами стоит брать 0,35 л.

Где ставить компенсатор

Лучшее место — как можно ближе к выходу насоса, до регулятора и тем более до рукава. Там пульсации максимальны, и компенсатор гасит их до того, как они разойдутся по системе. Монтировать баллон можно в любом положении, но удобнее всего вертикально, газовой камерой вверх. Если на выходе насоса стоит тройник с манометром, компенсатор ставят на свободный отвод того же тройника. Не устанавливайте его после пистолета, на гибкой части рукава или на линии низкого давления — там он бесполезен.

Совместимость с аппаратами Annovi Reverberi

Annovi Reverberi выпускает плунжерные насосы разных серий и производительности — от компактных моделей для бытовых моек до промышленных агрегатов. На любом из них гидрокомпенсатор работает одинаково: он ставится на сторону нагнетания и не влияет на подачу и давление, а только сглаживает их. На многих насосах и регуляторах есть дополнительные резьбовые отверстия на стороне нагнетания. Если резьба в них 3/8", компенсатор вкручивается напрямую, если другая — через переходник или тройник.

Гидрокомпенсатор и режим Total Stop

На мойках с регулятором Total Stop гидрокомпенсатор выполняет ещё одну задачу. Когда оператор отпускает курок, в линии возникает скачок давления, и регулятор должен переключить поток в байпас. Газовая подушка принимает часть этого скачка, и регулятор срабатывает мягче, без резкого удара. При коротких нажатиях на курок — например, при точечной мойке — это заметно продлевает жизнь регулятора, микровыключателя и уплотнений насоса.

• Проверьте рабочее давление насоса AR и выберите модель, в рабочий диапазон которой оно попадает.
• Определите место установки: отверстие на головке насоса, на регуляторе или тройник на выходе.
• Уточните резьбу: 3/8" наружная или внутренняя.
• Для моек с нагревом ставьте гидрокомпенсатор до бойлера — там, где вода холодная.

Если отверстие на насосе заглушено пробкой или вы не уверены в его назначении, пришлите фото головки насоса — подскажем, куда и как установить компенсатор. Регулятор, манометр и прочие детали обвязки можно подобрать в разделе аксессуары для автомойки.

Эксплуатация и уход

Гидрокомпенсатор почти не требует обслуживания, но ресурс мембраны не бесконечен.

• Следите за пульсациями. Если стрелка манометра снова начала дрожать, рукав вибрирует, а шум насоса стал громче, газ в камере мог уйти или мембрана повредилась.
• Не превышайте давление. Работа выше верхней границы диапазона разрушает мембрану.
• Не ставьте компенсатор на горячую линию. Предел по температуре — 80–85 °C, после бойлера мембрана быстро выйдет из строя.
• Защищайте от мороза. Вода в корпусе при замерзании повреждает мембрану и корпус. На зиму сливайте воду из насоса вместе с гидрокомпенсатором.
• Не разбирайте корпус. Газовая камера находится под давлением даже при выключенном насосе.

Что даёт гидрокомпенсатор на практике

• ровная струя без пульсаций — оператору легче держать копьё, мойка качественнее;
• меньшая вибрация рукава высокого давления — меньше износ его оплётки и фитингов;
• стабильная стрелка манометра — дольше служит механизм и проще контролировать давление;
• смягчение гидроудара при закрытии пистолета — меньше нагрузка на регулятор, клапаны и уплотнения насоса;
• более тихая работа насоса, особенно на низких оборотах;
• меньше ложных срабатываний реле давления и датчиков на установках с автоматикой.

Когда гидрокомпенсатор необходим

На трёхплунжерных насосах с короткой линией гидрокомпенсатор желателен, но не обязателен. А вот при длинной магистрали, нескольких потребителях на одном насосе, частых открытиях и закрытиях пистолета, одно- и двухплунжерных насосах, а также на установках с чувствительной автоматикой (реле давления, датчики) он заметно повышает надёжность всей системы.

Проверка работоспособности

Простой способ проверить исправность — сравнить поведение стрелки манометра и вибрацию рукава с компенсатором и после его временной замены заглушкой. Если разницы нет, газ из камеры ушёл, и компенсатор нужно заменить. Большинство моделей неразборные: мембрана не меняется отдельно, и восстановление давления закачки в обычных условиях не выполняется.

Замена компенсатора

Перед снятием гидрокомпенсатора остановите насос и сбросьте давление в линии нажатием на курок пистолета. Откручивайте баллон ключом за шестигранник штуцера, а не за корпус. На резьбу нового компенсатора нанесите герметик или намотайте фторопластовую ленту, не допуская попадания её обрывков внутрь. После установки запустите насос и проверьте по манометру, стала ли стрелка спокойнее. Если разницы нет, проверьте, соответствует ли рабочий диапазон компенсатора давлению насоса.

Почему покупать у нас

Мы — официальный поставщик Annovi Reverberi в России и собираем обвязку насосов под конкретную задачу: регулятор, предохранительный клапан, манометр и гидрокомпенсатор. Гидрокомпенсаторы есть на складе в Москве или поставляются под заказ, в зависимости от модели.

Для организаций — счёт с НДС. Доставка любой транспортной компанией по России. Если насос шумит и вибрирует даже с компенсатором, причина может быть в клапанах, уплотнениях или подаче воды — наш сервис ремонта АВД проведёт диагностику и устранит неисправность.
